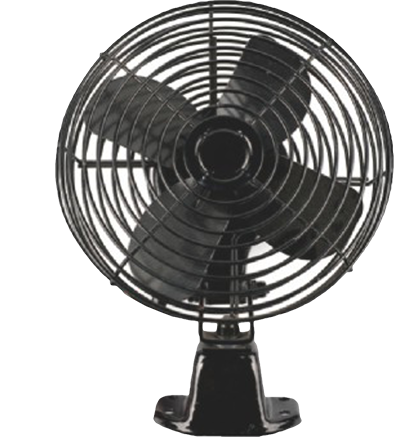

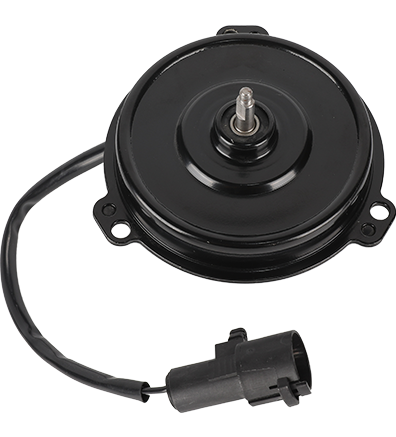

Китайские производители автомобильных осевых вентиляторов, профессиональные оптовые OEM-фабрики осевых вентиляторов и американские, европейские бренды автомобильных осевых вентиляторов

Чем отличается 225-мм радиальный EC-вентилятор? Радиальный вентилятор EC диаметром 225 мм представляет собой компактный центробежный воздушный двигатель, построенный на основе электродвигателя с электронной коммутацией и крыльчатки номинальным диаметром 225 мм. В отличие от осевого вентилятора, который нагнетает воздух вдоль оси вала, радиальный вентилятор втягивает воздух в проушину крыльчатки и выпускает его наружу через спираль или улитку. Это изменение пути воздушного потока является причиной того, что 225-мм охлаждающий радиальный вентилятор EC может создавать полезное давление на фильтры, плотные теплообменники, воздуховоды и камеры с ограниченным пространством. ЕС-двигатель добавляет второй уровень практической ценности. Он преобразует входящую мощность постоянного тока с помощью встроенной электроники, поэтому скорость вращения вентилятора можно контролировать, контролировать и защищать без внешнего привода. В конструкции оборудования эта комбинация имеет большее значение, чем один показатель воздушного потока. Вентилятор становится частью системы терморегулирования, которая должна оставаться стабильной при увеличении нагрузки на фильтр, изменении температуры окружающей среды и изменении рабочих циклов. Воздушный путь Осевой впуск, радиальный выпуск через улитку. Корпус формирует давление и расход. Мотор EC-коммутация заменяет щетки электронным переключением и встроенным управлением. Рабочее колесо Диаметр 225 мм обеспечивает баланс между давлением и пространством корпуса. Особенность дизайна Практические последствия Что проверить Центробежное рабочее колесо Более высокое давление, чем у многих осевых вентиляторов аналогичного размера. Рабочая точка на кривой сопротивления системы ЕС-двигатель Переменная скорость, мониторинг и защита могут быть интегрированы. Совместимость входов управления и поведение при неисправности Рабочее колесо 225 мм Подходит для многих конвертов класса 250 мм, обеспечивая при этом значительный поток воздуха. Входной зазор и ориентация спирали Спиральный корпус Направление выпуска может быть согласовано с геометрией воздуховода или вентиляционной камеры. Потери при переходе розеток и доступ к услугам Почему размер рабочего колеса диаметром 225 мм является оптимальным выбором для теплового проектирования Диаметр 225 мм не является маркетинговым номером. Это компромисс в упаковке. Крыльчатка меньшего размера может поместиться в ограниченном пространстве, но для перемещения того же воздуха обычно требуется более высокая скорость, что может повысить тональный шум и нагрузку на подшипники. Рабочее колесо большего размера может перемещать больше воздуха на более низкой скорости, но для этого требуется большая спираль, больший зазор на входе и больше места вокруг выпускного отверстия. Размер 225 мм часто оказывается практичным средним вариантом для компактных систем охлаждения, особенно там, где вентилятор должен работать с реальным сопротивлением системы, а не с открытым стендом. Радиальные вентиляторы выбираются, когда давление имеет значение. Фильтрующий мат, жалюзийное впускное отверстие, ребристый теплообменник и короткий воздуховод могут повысить сопротивление. Если вентилятор не может удерживать воздушный поток по мере роста сопротивления, тепловой запас исчезает задолго до того, как оборудование достигнет номинальной нагрузки. Хорошо подобранный 225-мм охлаждающий радиальный вентилятор EC выбирается с учетом характеристик установленной системы, а не общего показателя расхода свободного воздуха. Полезный вопрос прост: при необходимом давлении, какой поток воздуха остается и при какой скорости, уровне звука и входной мощности? От притока до тепловой нагрузки: где радиальный ЕС-вентилятор диаметром 225 мм создает ценность Фильтрованный вход Низкая потеря давления Рабочее колесо 225 мм Повышение давления Спиральный разряд Направленный поток воздуха Тепловая нагрузка Стабильный тепловой запас Проверка конструкции: сохраняйте большой зазор на входе, минимизируйте ограничения на выходе и проверяйте в установленной рабочей точке. Геометрия лопастей также меняет форму воздушного потока и кривую давления. А Конструкция центробежного вентилятора с загнутыми назад лопастями часто предпочтительнее, когда приоритетами являются стабильное давление, низкий уровень шума и лучшая эксплуатационная эффективность. Крыльчатки с загнутыми вперед лопатками могут перемещать больше воздуха в корпусе меньшего размера, но они могут быть более чувствительны к условиям на входе и сопротивлению системы. Правильный выбор зависит от профиля тепловой нагрузки, доступной оболочки и звуковой цели. Как коммутация EC меняет поведение системы охлаждения EC-вентилятор — это не просто вентилятор постоянного тока с другой маркировкой. В двигателе используется электронное переключение для управления полем статора, а электроника может формировать поведение при запуске, реакцию на скорость и обработку неисправностей. В системе охлаждения это означает, что вентилятор может следовать температурному сигналу, плавно увеличивать скорость, а не шагать, и сообщать о скорости обратно контроллеру. Это также означает, что вентилятор можно защитить от тока блокировки ротора, перегрева и обратной полярности, в зависимости от конструкции. Контроль скорости и согласование системы Многие ЕС-вентиляторы принимают управляющий сигнал, например входной сигнал от 0 до 10 В, сигнал широтно-импульсной модуляции или простую внутреннюю кривую скорости. Метод управления следует выбирать с помощью системного контроллера, а не после установки вентилятора. Вентилятор, который набирает слишком агрессивную скорость, может вызвать слышимые изменения скорости и скачки тока. Вентилятор с плохо заданной минимальной скоростью может заглохнуть в условиях низкой нагрузки или не преодолеть сопротивление фильтра во время запуска. Контроллер должен определить порог запуска, минимальную стабильную скорость, максимальную скорость и реакцию на ошибку. Электрическая и тепловая интеграция Поскольку электроника находится внутри вентилятора или прикреплена к нему, при тепловом расчете необходимо учитывать не только крыльчатку, но и привод двигателя. Температура окружающей среды вокруг электроники, поток воздуха над корпусом двигателя и ориентация разъема — все это влияет на долгосрочную надежность. Допуск по напряжению, пусковое поведение и электромагнитная совместимость должны быть проверены во всей сборке. Вентилятор, который хорошо работает на столе, может вести себя по-другому, когда он установлен на панели, окружен источниками тепла и питается через длинный провод. Системные требования Поведение вентилятора EC для подтверждения Риск, если его не заметить Регулирование скорости на основе температуры Стабильная минимальная скорость и предсказуемый темп Слышная езда на велосипеде и нестабильный температурный отклик. Работа при низком напряжении Запуск и работа при экстремальных напряжениях Неудачный перезапуск или уменьшение воздушного потока Мониторинг неисправностей Сигнал скорости, выходной сигнал тревоги или защита от блокировки ротора Тихий сбой охлаждения Электромагнитная совместимость Маршрутизация и фильтрация жгутов при окончательной сборке Контроль помех или шума датчика Как выбрать радиальный EC-вентилятор диаметром 225 мм для реального шкафа EC92-B225 EC центробежный вентилятор с наклоном назад для охлаждения радиатора Центробежный вентилятор с ЕС-управлением и наклоном назад для отвода тепла в автомобилях, с регулируемой скоростью и реверсивным режимом работы; Во время выбора проверьте требования к температуре драйвера двигателя и сопротивлению системы. Посмотреть продукт → Выбор начинается с корпуса, а не каталога. Определите тепловую нагрузку, допустимое повышение температуры, высоту над уровнем моря, температуру окружающей среды, тип фильтра, ограничения на входе и выходе, а также ожидаемый рабочий цикл. Затем оцените кривую сопротивления системы. Вентилятор следует выбирать там, где его кривая давления-расхода пересекает кривую системы с достаточным запасом, чтобы компенсировать загрузку фильтра и колебания производительности. Вентилятор, который соответствует рабочей точке только чистого фильтра, представляет собой проблему, требующую обслуживания. Для компактного теплового агрегата часто практичным кандидатом является 225-мм центробежный ЕС-вентилятор с наклоном назад, поскольку он может создавать полезное давление без чрезмерно большой улитки. Блок с наклоном вперед может быть предпочтительнее, если требуется более высокий поток воздуха в меньшем корпусе, а сопротивление системы умеренное. Решение должно основываться на измеренных или расчетных данных системы, а не только на рабочем колесе. EC72-B225 EC центробежный охлаждающий вентилятор с наклоном назад Настраиваемый центробежный ЕС-вентилятор диаметром 225 мм для систем теплоотвода с регулируемой скоростью и реверсивным управлением; установка и конструкция впускного/выпускного тракта влияют на практическую эффективность охлаждения. Посмотреть продукт → Критерии выбора, которые имеют значение Дежурный пункт: расход воздуха при фактическом статическом давлении, а не бесплатная подача. Диапазон управления: минимальная стабильная скорость, максимальная скорость и совместимость сигналов. Акустическая цель: звуковое давление в месте расположения слушателя, включая тональное содержание. Воздействие окружающей среды: пыль, влага, вибрация и температура вокруг электроники. Механическая посадка: зазор на входе, ориентация спирали, монтажная плоскость и доступ для обслуживания. Ожидаемая жизнь: система подшипников, рабочий цикл и ожидаемый интервал технического обслуживания. Параметр Почему это важно Практическая проверка Статическое давление в рабочей точке Определяет, выдерживает ли воздушный поток фильтры и воздуховоды. Наложение кривой вентилятора и кривой системы Диапазон входного напряжения Влияет на запуск, стабильность скорости и потребление тока. Тестирование при минимальной и максимальной подаче Сигнал управления Устанавливает совместимость с термоконтроллером Подтвердите пороговые значения, полярность и реакцию на ошибку. Качество звука Тональный вентилятор может быть более заметен, чем более громкий широкополосный вентилятор. Измерения на нескольких скоростях и положениях прослушивания Ориентация монтажа Изменяет условия на входе и нагрузку на подшипники Проверка окончательной механической сборки Как объединить монтаж, воздуховоды и доступ для обслуживания Радиальный вентилятор EC диаметром 225 мм может потерять значительную часть своей производительности из-за неправильной установки. Рабочему колесу необходим чистый впускной путь. Разряду нужен переход, не создающий резких расширений или резких поворотов. Монтажная конструкция должна изолировать вибрацию, не допуская перемещения вентилятора в кожух. Доступ для обслуживания должен обеспечивать возможность замены фильтра и проверки вентилятора без снятия всего теплового модуля. Схема интеграции для стабильного воздушного потока и удобства обслуживания Очистить входную зону Избегайте блокировки панели Веер и прокрутка Жесткий, ровный монтаж Плавный переход Короткий выходной путь Радиатор Равномерный поток Проверка доступа для обслуживания: снятие фильтра, зазор разъема, пространство для осмотра и путь замены. Держите гибкие крепления вдали от вращающихся частей и проверяйте зазор на максимальная вибрация. Практические правила монтажа и воздуховодов Во входном отверстии не должно быть острых краев, этикеток и жгутов, мешающих поступающему воздуху. Выровняйте спиральный выпускной патрубок по направлению воздуховода или камеры, чтобы избежать резкого изгиба на выходе. Используйте гибкие крепления или изолирующие втулки, если корпусной шум является проблемой. Обеспечьте зазор для обслуживания, позволяющий получить доступ к разъемам, не снимая вентилятор. Убедитесь, что вентилятор не рециркулирует горячий нагнетаемый воздух обратно во впускное отверстие. Проблема с установкой Вероятный эффект Коррекция Входное отверстие слишком близко к панели Уменьшенный поток воздуха и повышенный шум Увеличьте зазор или добавьте раструбный впускной патрубок. Резкое расширение торговой точки Потеря давления и турбулентность Используйте постепенный переход или короткий диффузор. Жесткий монтаж на тонкую панель Конструктивная вибрация Добавьте изолирующие крепления и укрепите панель. Жгут через впускное отверстие Нарушение потока и тональный шум Перенаправьте и закрепите жгут Как проверить надежность и акустические характеристики перед выпуском Валидация должна воспроизводить установленную среду достаточно точно, чтобы выявить взаимодействия. Стендовое испытание с открытыми впускным и выпускным отверстиями полезно для проверки, но оно не является испытанием на выпуск канальной или фильтруемой системы. Вентилятор должен быть проверен вместе с производственным фильтром, производственным жгутом, производственной монтажной конструкцией и ожидаемым управляющим сигналом. Испытание на термическое выдерживание должно продолжаться достаточно долго, чтобы электроника двигателя и система подшипников достигли стабильной температуры. Область проверки Что измерять Освободить вопрос Расход воздуха и давление Рабочая точка в разных состояниях загрузки фильтра Сохраняется ли тепловой запас в конце интервала обслуживания? Реакция управления Запуск, линейное изменение, минимальная скорость и устранение неисправностей Остается ли вентилятор стабильным при работе с настоящим контроллером? Акустическое поведение Звуковое давление на нескольких скоростях и положениях микрофона Допустимы ли тональные компоненты в контексте продукта? Вибрация и монтаж Конструктивная вибрация and visual clearance Не произойдет ли со временем износ или смещение? Экологическая стойкость Перепады температуры, влажности, пыли и напряжения Остается ли производительность предсказуемой после воздействия? Акустическая проверка заслуживает особого внимания, поскольку 225-мм охлаждающий радиальный вентилятор EC может создавать как широкополосный, так и тональный шум. Широкополосный шум может быть приемлемым, если он плавный и имеет низкий уровень. Узкий тон на определенной скорости может быть гораздо более заметным, даже если общий уровень звука на счетчике выглядит приемлемым. Развертка скорости полезна, поскольку она выявляет резонансы в вентиляторе, кронштейне, панели или воздуховоде. При появлении резонанса измените жесткость крепления, добавьте демпфирование или сдвиньте диапазон рабочих скоростей. Какие вопросы следует задать командам по закупкам и качеству Технический отбор – это только половина решения. Охлаждающий вентилятор — это компонент с длительным сроком службы, который влияет на гарантийные обязательства, стоимость обслуживания и репутацию продукта. Отделы закупок и качества должны задаться вопросом, как двигатель, рабочее колесо и электроника контролируются на производстве, как обрабатываются уведомления об изменениях и как работает отслеживание. Для автомобильной и внедорожной техники поставщик должен быть в состоянии объяснить свою систему управления качеством, процесс утверждения производства и контроль отклонений, не полагаясь на общие заявления. Вопрос Почему это важно Доказательства для запроса Контролируется ли интеграция двигателя и вентилятора собственными силами? Влияет на последовательность и скорость корректирующих действий. Технологический процесс и ключевые точки проверки Как проверяется балансировка рабочего колеса? Влияние на вибрацию, срок службы подшипников и шум Балансовые записи и примерный план аудита Как защищается электроника во время сборки? Предотвращает скрытые сбои в полевых условиях Обработка элементов управления и тестовое покрытие Как сообщается об изменениях в конструкции или материалах? Защищает проверенные тепловые и акустические характеристики. Изменение правил уведомления и переквалификации Что является основой срока службы? Устанавливает ожидания по техническому обслуживанию и гарантии Сводка жизненных испытаний и предположения о рабочем цикле Поставщика, который может обсуждать потоки воздуха, давление, управление и контроль производства в одном разговоре, обычно легче интегрировать, чем того, который предлагает только страницу каталога. Целью не является сбор документов. Цель состоит в том, чтобы подтвердить, что выбранный 225-мм охлаждающий радиальный вентилятор EC будет вести себя в производстве так же, как и во время проверки. Распространенные ошибки, снижающие производительность 225-мм EC-вентилятора Большинство проблем с охлаждением возникают после выбора вентилятора. Они берутся из деталей установки, настроек управления или ярлыков проверки. В приведенном ниже списке перечислены ошибки, которые достаточно распространены, чтобы их можно было проверить в каждом проекте. Ошибка Последствие Лучшая практика Выбор при свободном потоке воздуха Воздушный поток схлопывается из-за сопротивления фильтра или воздуховода. Выбор в установленной рабочей точке Игнорирование впускного зазора Повышается шум и падает давление. Смоделируйте впускной путь и протестируйте окончательную сборку. Использование простого управления включением-выключением Термоциклирование, скачки тока и звуковые шаги Определите темп и минимальную скорость с помощью контроллера Проверка только чистого фильтра Отсутствие запаса в конце сервисного интервала Тестируйте в чистом, полузагруженном и загруженном состояниях. Рассматривая уровень звука как одно число Тоны и резонансы отсутствуют Используйте развертку скорости и несколько положений измерения. Коррекция обычно не является большим вентилятором. Это более честная модель системы, более чистый вход, лучший выходной переход и стратегия управления, учитывающая стабильный рабочий диапазон вентилятора. Радиальный вентилятор EC диаметром 225 мм может стать высокоэффективным тепловым компонентом, если эти детали разработаны вместе. Часто задаваемые вопросы Вопрос 1: Для чего используется радиальный вентилятор EC диаметром 225 мм? Он используется там, где необходимы компактные размеры, способность выдерживать давление и контролируемый поток воздуха. Типичные области применения включают корпуса для электроники, теплообменники, фильтрующие коробки, компактные тепловые модули и оборудование, которое должно поддерживать охлаждение при повышении сопротивления. В2: Почему стоит выбрать радиальный вентилятор вместо осевого? Радиальный вентилятор может создавать более высокое давление в компактной спиральной камере, что помогает, когда воздух должен проходить через фильтры, ребра или воздуховоды. Осевой вентилятор может быть предпочтительнее, когда основными приоритетами являются низкое давление и тонкий монтажный профиль. Вопрос 3. Всегда ли крыльчатка большего размера улучшает охлаждение? Нет. Рабочее колесо большего размера может перемещать больше воздуха на более низкой скорости, но для него требуется больше места и подходящая спираль. Преимущество зависит от сопротивления системы, впускного зазора, акустической цели и фактической рабочей точки. Вопрос 4: Какой управляющий сигнал должен использовать ЕС-вентилятор? Выбор зависит от системного контроллера. Общие варианты включают аналоговый вход напряжения, сигнал широтно-импульсной модуляции или внутреннюю кривую скорости. Важными проверками являются порог запуска, минимальная стабильная скорость, реакция на ошибку и совместимость с подвеской. Вопрос 5. Как следует протестировать 225-мм ЕС-вентилятор перед выпуском? Проверьте его при окончательной механической сборке с производственным фильтром, жгутом проводов и управляющим сигналом. Измерьте расход воздуха и давление в нескольких состояниях сопротивления, проверьте поведение при запуске и неисправности, а также выполните акустическое сканирование скорости для выявления тонов или резонансов. Вопрос 6. Какая ошибка установки наиболее распространена? Ограничение впуска или размещение вентилятора слишком близко к панели. Эта единственная ошибка может уменьшить воздушный поток, повысить шум и сделать правильно выбранный вентилятор неподходящим. .article-section{margin-bottom:40px;font-family:'Segoe UI',Roboto,'Helvetica Neue',sans-serif;font-weight:400;line-height:2;color:#252525;}.article-section h2{font-size:20px;font-weight:700;text-align:left;margin:0 0 10px 0;padding:10px 12px;border-radius:6px;background:linear-gradient(90deg,rgba(218,37,28,0.13),rgba(218,37,28,0.02));border:1px solid rgba(218,37,28,0.18);position:relative;}.article-section h2::after{content:"";display:block;width:72px;height:3px;margin-top:8px;border-radius:2px;background:linear-gradient(90deg,#da251c,rgba(218,37,28,0));}.article-section h3{font-size:18px;font-weight:700;text-align:left;margin:5px 0 5px 0;padding-left:10px;border-left:4px solid #da251c;background:#fbf7f6;}.article-section h4{font-size:16px;font-weight:500;text-align:left;margin:12px 0 5px 0;color:#8f1d17;background:#fff1f0;display:inline-block;padding:4px 8px;border-radius:4px;}.article-section p{font-size:16px;margin:0 0 5px 0;}.article-section ul,.article-section ol{margin-top:8px;margin-bottom:8px;padding-left:22px;}.article-section li{font-size:16px;list-style-position:inside;}.article-section ul li{list-style-type:disc;}.article-section ol li{list-style-type:decimal;}.article-section strong{font-weight:500;font-size:inherit;}.article-section a{color:#b32018;text-decoration:underline;}.article-section table{display:table!important;width:100%;border-collapse:collapse;margin:12px 0;border:1px solid #efc7c2;background:#ffffff;}.article-section thead{display:table-header-group!important;}.article-section tbody{display:table-row-group!important;}.article-section tr{display:table-row!important;}.article-section th{display:table-cell!important;text-align:center;font-size:16px;padding:8px 6px;background:#da251c;color:#ffffff;border:1px solid #c91f17;}.article-section td{display:table-cell!important;text-align:center;font-size:16px;padding:8px 6px;border:1px solid #efc7c2;}.article-section tr:nth-child(even) td{background:#fff8f7;}.article-section .data-grid{display:grid;grid-template-columns:repeat(auto-fit,minmax(180px,1fr));gap:12px;margin:12px 0;}.article-section .data-card{background:linear-gradient(135deg,#ffffff,#fff3f2);border:1px solid #efc7c2;border-radius:8px;padding:12px;box-shadow:0 2px 8px rgba(143,29,23,0.06);}.article-section .data-card p{font-size:16px;margin:4px 0 0 0;}.article-section svg{display:block;margin:12px 0;border-radius:10px;background:#ffffff;}.article-section svg .svg-title{font-size:16px;font-weight:700;font-family:'Segoe UI',Roboto,'Helvetica Neue',sans-serif;}.article-section svg .svg-body{font-size:14px;font-weight:400;font-family:'Segoe UI',Roboto,'Helvetica Neue',sans-serif;}.article-section a[data-product-card]{display:block;margin:10px 0;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff;box-shadow:0 0 5px rgba(31,41,55,.08)}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:148px}.product-card .pc-img{width:auto!important;min-width:0!important;max-width:min(36%,240px)!important;height:auto!important;min-height:0!important;max-height:148px!important;aspect-ratio:auto!important;object-fit:contain!important;flex:0 0 auto;display:block;align-self:center}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#DA251C;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#DA251C}.pc-cta{color:#DA251C!important}

Что такое конденсационный вентилятор и как он работает A конденсационный вентилятор представляет собой электрический осевой вентилятор, устанавливаемый рядом с змеевиком конденсатора в системах охлаждения, кондиционирования воздуха или системах отвода тепла. Его роль заключается в том, чтобы протягивать окружающий воздух через змеевик так, чтобы горячий хладагент или охлаждающая жидкость внутри отдавали свое тепло окружающему воздуху. Инженеры также называют тот же компонент вентилятор конденсатора , и эти два термина используются практически как взаимозаменяемые в технических каталогах и поисковых запросах. Без достаточного потока воздуха температура змеевика повышается, давление внутри системы повышается, и компрессор работает интенсивнее. Хорошо подобранный конденсаторный вентилятор поддерживает стабильный теплообмен при изменяющихся нагрузках, что защищает компоненты и снижает потребление энергии на протяжении всего срока службы оборудования. Путь отвода тепла с помощью конденсационного вентилятора Горячий хладагент Конденсаторная катушка Конденсационный вентилятор Тепло унесено Вентилятор протягивает окружающий воздух через ребра, ускоряя теплообмен. Внутри вентилятора двигатель постоянного тока вращает ступицу с лопастями. Лопасти создают осевой поток воздуха, который движется в том же направлении, что и вал. Поскольку воздух проходит прямо через вентилятор и ребра, эта конструкция хорошо работает в компактных помещениях, где воздух необходимо проталкивать через плотный теплообменник. Ключевой момент: Конденсационный вентилятор сам по себе не производит холод. Это ускоряет отвод тепла, который уже осуществляет змеевик конденсатора, поэтому воздушный поток вентилятора напрямую определяет, насколько быстро система может отводить тепло. Основные компоненты типичного устройства Мотор: бесщеточный или коллекторный двигатель постоянного тока, который устанавливает скорость вращения и крутящий момент. Рабочее колесо: пластиковые или композитные лопасти, установленные на ступице и имеющие форму, соответствующую целевому потоку воздуха. Круглая рамка: жесткий корпус, который направляет воздух, защищает лопасти и упрощает монтаж. Кронштейн двигателя: удерживает двигатель концентрично с лопастями и поглощает вибрацию. Электрический разъем: передает энергию и, во многих конструкциях, контроль скорости или сигнал тревоги. Основные типы конденсаторных вентиляторов по конструкции лопастей Геометрия лезвия является первым критерием принятия решения. Каждая конструкция по-разному балансирует объем воздушного потока, устойчивость к статическому давлению, шум и стоимость, поэтому лучший выбор зависит от того, что ограничивает путь воздуха после вентилятора. Ограничение обычно возникает из-за плотности ребер, фильтров, решеток или близлежащих конструкций. Конструкции с круглой рамой с прямым лезвием Прямые лезвия просты и экономичны. Они перемещают большой объем воздуха при относительно низком давлении, что подходит для открытых или слегка ограниченных пространств, таких как радиаторная батарея в моторном отсеке автомобиля или конденсатор, установленный с большим зазором вокруг него. Конструкции с круглыми рамами с изогнутыми лезвиями Изогнутые лопасти, иногда называемые стреловидными или профилированными лопастями, имеют такую форму, чтобы увеличить повышение давления на лопасти. Они сохраняют производительность, когда воздух встречает сопротивление со стороны плотных ребер или фильтров, и часто работают тише в одной и той же рабочей точке. Блоки постоянного тока с нагнетателем В устройствах с воздуходувкой используется центробежное колесо, которое нагнетает воздух при более высоком статическом давлении. Они используются, когда воздушный путь длинный, закрыт или сильно фильтруется, например, в шкафах хранения энергии и отсеках оборудования с плотными воздуховодами. Характеристика Прямое лезвие Изогнутое лезвие Стиль воздуходувки Объем воздушного потока Высокий От среднего до высокого Средний Допуск статического давления От низкого до среднего От среднего до высокого Высокий Шум при равной нагрузке Умеренный Нижний Умеренный Типичная установка Открытый или просторный Плотное охлаждающее ядро Закрытый или канальный Выбор конденсаторного вентилятора от 7 до 16 дюймов Обычные диаметры составляют от 7 до 16 дюймов. Вентиляторы меньшего размера подходят для компактных транспортных средств или оборудования, а вентиляторы большего диаметра перемещают больше воздуха при более низкой скорости вращения, что обычно снижает шум. Таким образом, диаметр является первым фильтром в большинстве процессов выбора. от 7 до 16 дюймов Общий диапазон диаметров 12 В и 24 В Типичные напряжения питания постоянного тока 3 Семейства основных лезвий Относительная пропускная способность воздушного потока по диаметру (иллюстративно) 7 дюймов Компактный 9 дюймов Легкая обязанность 12 дюймов Средняя нагрузка 14 дюймов Сверхмощный 16 дюймов Максимальная громкость Фактический поток воздуха зависит от скорости, шага лопастей и статического давления. Диаметр – не единственный фактор. Мощность двигателя, шаг лопастей, скорость и глубина рамы — все это влияет на конечный воздушный поток. Используйте диаметр в качестве первого фильтра, затем проверьте эффективность отвода тепла, требуемого змеевиком, и доступное место для установки. Соответствие диаметра площади катушки Общий принцип проектирования системы заключается в том, чтобы площадь рабочей поверхности вентилятора соответствовала площади лицевой поверхности змеевика, чтобы воздух равномерно пересекал ребра. Большая поверхность змеевика, обслуживаемая одним маленьким вентилятором, создает точки перегрева и неравномерную температуру, в то время как вентилятор слишком большого размера тратит энергию и создает ненужный шум. Баланс шума, эффективности и воздушного потока Шум и потребление энергии часто рассматриваются как отдельные характеристики, однако оба они связаны с одними и теми же проектными решениями. Форма лезвия, скорость вращения, тип двигателя и геометрия рамы — все это влияет на звук и потребляемую мощность. Инженеры обычно оценивают их вместе, а не оптимизируют одно за счет другого. Более низкая скорость вращения обычно снижает шум, а больший диаметр может обеспечить аналогичный поток воздуха на более низкой скорости. Вот почему 16-дюймовый вентилятор может быть предпочтительнее в условиях, чувствительных к шуму, даже если он занимает больше места. Бесщеточные двигатели постоянного тока с электронной коммутацией также имеют тенденцию обеспечивать более высокую эффективность и более длительный срок службы, чем альтернативные варианты со щетками, поскольку они предотвращают износ щеток. Принцип конструкции: Перемещайте наибольший практический объем воздуха с минимально возможной скоростью, учитывая при этом требования к статическому давлению. Управляйте скоростью с помощью ШИМ или входа напряжения, чтобы вентилятор соответствовал реальной тепловой нагрузке, а не постоянно работал на полной скорости. Используйте измерение температуры для запуска вентилятора только тогда, когда змеевику требуется помощь. Уменьшите скорость кончика лезвия, выбрав больший диаметр, если позволяет пространство. Округлите или закройте впускное отверстие, чтобы уменьшить турбулентность и производимый им шипящий звук. Выбор напряжения и электрических характеристик Конденсационные вентиляторы постоянного тока чаще всего рассчитаны на напряжение 12 В или 24 В. Выбор зависит от источника питания хост-оборудования. Транспортные средства и многие мобильные машины работают от электрических систем с напряжением 12 В или 24 В, тогда как стационарные шкафы для хранения могут питаться от регулируемой шины 24 В. Подтвердите номинальное напряжение и допустимый диапазон допуска вокруг него. Проверьте потребление тока на полной скорости и на самой низкой скорости, используемой в управлении. Укажите метод управления скоростью, например, вход ШИМ, аналоговое напряжение или фиксированная скорость. Проверьте функции защиты, включая защиту от обратной полярности и защиту от блокировки ротора. Подтвердите тип разъема, сечение провода и длину провода для маршрута установки. Совет: Некоторые вентиляторы работают при более низком напряжении и на пониженной скорости, но это не гарантируется конструкцией. Всегда уточняйте у производителя, прежде чем эксплуатировать вентилятор при напряжении, превышающем его номинальное значение. Сценарии применения в разных отраслях Каждый сектор оказывает различную нагрузку на вентилятор. Раннее понимание этих условий эксплуатации помогает определить тип лопасти, уплотнение двигателя и стратегию управления до начала испытаний прототипа. Промышленность Основная проблема охлаждения Приоритетные функции вентилятора Автомобильная промышленность Ограниченное пространство и высокая температура окружающей среды Компактный size, fast response, vibration resistance Строительная техника Пыль, жара и постоянная вибрация Герметичный двигатель, прочная рама, фильтрованный воздушный поток железная дорога Длительные рабочие циклы и строгие ограничения по уровню шума Низкий уровень шума, прочные подшипники, стабильный контроль скорости. Морской Соленый воздух и высокая влажность. Коррозионностойкие материалы, герметичные электрические части. Хранение энергии Концентрированное тепло в закрытых шкафах Высокийer static pressure, temperature based control Коммерческое охлаждение Непрерывная работа Энергоэффективность, длительный срок службы подшипников Рекомендации по установке и организации воздушного потока Даже хорошо выбранный вентилятор работает неэффективно, если при установке игнорируется путь воздушного потока. Несколько практических моментов применимы практически во всех отраслях. Отцентрируйте вентилятор на змеевике и следите за тем, чтобы зазор между кончиками лопастей был одинаковым по всей окружности. Не допускайте попадания пучков кабелей, кронштейнов и других препятствий в зоны впуска и выпуска. Используйте виброизоляторы там, где основная конструкция передает вибрацию двигателя или машины. Убедитесь, что вентилятор втягивает воздух в нужном направлении, выполнив простую проверку воздушного потока. Оставьте место для доступа для обслуживания и периодической чистки. Как избежать рециркуляции Горячий нагнетаемый воздух, возвращающийся во впуск, снижает эффективность охлаждения. Кожухи или перегородки, разделяющие зоны впуска и выпуска, — недорогой способ восстановить производительность без замены самого вентилятора. Регулярное техническое обслуживание для длительного срока службы Конденсационный вентилятор — простое устройство, но срок его службы во многом зависит от того, как с течением времени устраняются загрязнения, вибрация и электрические нагрузки. Короткая и последовательная процедура выявляет проблемы, пока их устранение обходится недорого. Регулярно очищайте ребра и лопасти в пыльных помещениях, используя воздух под низким давлением или мягкую щетку. Осмотрите раму и крепежные детали на наличие трещин, ослабленных креплений или усталости. Проверьте электрические разъемы на предмет коррозии, изменения цвета под воздействием тепла и надежность крепления. Прислушивайтесь к изменениям звука, которые часто появляются до выхода из строя подшипника. Запишите рабочий ток при фиксированной скорости, поскольку рост тока может указывать на износ подшипников или загрязнение лезвия. Частота очистки в зависимости от окружающей среды Частота уборки должна соответствовать окружающей среде. Вентилятор, находящийся в закрытом чистом помещении, может нуждаться в проверке всего несколько раз в год, тогда как на строительных или горнодобывающих объектах проверки могут потребоваться каждую неделю. Устранение распространенных неисправностей вентилятора конденсатора Большинство сбоев на местах попадают в небольшое количество категорий. В таблице ниже типичные симптомы связаны с вероятными причинами и первыми действиями. Симптом Вероятная причина Рекомендуемое действие Вентилятор не запускается Перегорел предохранитель, обрыв провода или сбой сигнала управления. Проверьте напряжение питания на разъеме, затем проверьте вход управления. Аномальный шум Повреждение лезвия, мусор или изношенный подшипник. Остановите вентилятор, очистите лопасти и проверьте их на наличие трения. Слабый поток воздуха Грязные ребра, неправильное вращение или установка низкой скорости. Очистите катушку, проверьте направление вращения и команду скорости. Перегрев двигателя Ограниченное охлаждение, высокая температура окружающей среды или перегрузка. Улучшите путь воздушного потока и подтвердите номинальный ток Прерывистый режим работы Ослабленный разъем или циклическая термозащита Затяните соединения и проверьте температурные ограничения. При устранении неполадок меняйте одну переменную за раз. Измерение напряжения под нагрузкой более информативно, чем статическая проверка, поскольку вентилятор, который свободно вращается вручную, все равно может выйти из строя, когда двигатель начнет потреблять ток. Выбор конденсаторного вентилятора для закупок и OEM-проектов Четкие спецификации сокращают время поиска и снижают риск перепроектирования. При запросе образцов или расценок подготовьте следующую информацию. Номинальное напряжение, рабочий диапазон и максимальный ток. Диаметр, глубина рамы и схема крепления. Целевой расход воздуха или потребность в охлаждении при определенном статическом давлении. Максимально допустимый уровень шума и условия испытаний, используемые для его измерения. Экологический рейтинг, охватывающий температуру, влажность, воздействие пыли и соли. Тип разъема, длина кабеля и интерфейс управления. Ожидаемый срок службы и необходимые проверочные испытания перед производством. Поставщики, имеющие техническую поддержку, часто могут предложить такие корректировки, как альтернативная геометрия лезвия, нестандартные разъемы или пересмотренные кривые скорости. Запрос данных испытаний и стендового образца — это практичный способ проверить производительность перед размещением оптового заказа. Проверки качества перед оптовыми заказами Проверка размеров рамы, кронштейна и ступицы полотна. Тестирование воздушного потока и шума на эталонном испытательном стенде. Термическое циклирование или ускоренное испытание на срок службы на выборочной партии. Проверка упаковки, маркировки и контактов разъема. Часто задаваемые вопросы В1: В чем разница между вентилятором конденсации и вентилятором конденсатора? Эти термины описывают один и тот же тип компонента. Вентилятор конденсатора часто встречается в каталогах продукции, а вентилятор конденсатора часто встречается в технической литературе. Оба относятся к вентилятору, который проталкивает или втягивает воздух через змеевик конденсатора. Вопрос 2. Какой тип лезвий лучше всего подходит для плотного охлаждающего ядра? Изогнутые лопасти обычно лучше справляются с более высоким сопротивлением плотного набора плавников, чем прямые лопасти. Окончательный выбор должен быть подтвержден данными о расходе воздуха и давлении для конкретной планировки. Вопрос 3. Может ли вентилятор на 24 В работать от источника питания 12 В? Не надежно. Эксплуатация вентилятора за пределами номинального напряжения может привести к перегреву, уменьшению воздушного потока или преждевременному выходу из строя. Перед внесением каких-либо изменений подтвердите допустимый диапазон напряжения у производителя. Вопрос 4: Как часто следует чистить вентилятор конденсации? Частота очистки зависит от окружающей среды. Чистые помещения могут нуждаться только в периодических проверках, тогда как пыльные промышленные или открытые площадки могут нуждаться в уборке каждые несколько недель. В5: Какая информация необходима для запроса индивидуального дизайна? Укажите напряжение, диаметр, целевой воздушный поток, предел шума, условия окружающей среды, тип разъема и ожидаемый срок службы. Выборочное тестирование помогает подтвердить конструкцию до начала производства. В6: Почему вентилятор со временем становится шумным? Распространенные причины включают мусор на лезвиях, дисбаланс из-за незначительных повреждений и износ подшипников. Остановка вентилятора и проверка этих предметов обычно позволяют выявить источник шума. .section-block{margin-bottom:40px;}.section-block *{font-family:'Segoe UI',Roboto,'Helvetica Neue',sans-serif;font-weight:400;line-height:2;}.section-block h2{font-size:20px;font-weight:700;text-align:left;margin-bottom:10px;position:relative;padding-bottom:10px;color:#1f1f1f;}.section-block h2::after{content:"";position:absolute;left:0;bottom:0;width:90px;height:4px;border-radius:4px;background:linear-gradient(90deg,#da251c,#ff7a59 60%,rgba(218,37,28,0));}.section-block h3{font-size:18px;font-weight:700;text-align:left;margin-top:5px;margin-bottom:5px;display:flex;align-items:center;gap:10px;color:#2a2a2a;}.section-block h3::before{content:"";width:12px;height:12px;background:#da251c;transform:rotate(45deg);flex:0 0 12px;}.section-block h4{font-size:16px;font-weight:500;text-align:left;margin:14px 0 4px;padding:8px 14px;border-radius:10px;background:linear-gradient(90deg,#fff1ef,#ffffff);border-left:4px solid #da251c;color:#1f1f1f;}.section-block p{font-size:16px;margin-bottom:5px;color:#333;}.section-block ul,.section-block ol{margin-top:8px;margin-bottom:8px;}.section-block li{list-style-position:inside;font-size:16px;margin-bottom:4px;color:#333;}.section-block ul li{list-style-type:disc;}.section-block ol li{list-style-type:decimal;}.section-block strong{font-weight:500;font-size:inherit;color:#da251c;}.section-block a{color:#da251c;text-decoration:none;border-bottom:1px dashed #da251c;}.section-block table{width:100%;border-collapse:separate;border-spacing:0;border-radius:12px;overflow:hidden;box-shadow:0 4px 16px rgba(218,37,28,0.08);margin:10px 0;}.section-block th{background:#da251c;color:#ffffff;font-size:16px;text-align:center;padding:12px 8px;font-weight:500;}.section-block td{font-size:16px;text-align:center;padding:10px 8px;background:#ffffff;border-bottom:1px solid #f3e1df;color:#333;}.section-block tr:nth-child(even) td{background:#fdf5f4;}.section-block .callout{margin:12px 0;padding:14px 18px;border-radius:12px;background:linear-gradient(135deg,#fff4f2,#ffe6e2);border-left:6px solid #da251c;font-size:16px;color:#333;}.section-block .stat-grid{display:flex;gap:12px;flex-wrap:wrap;margin:12px 0;}.section-block .stat-card{flex:1 1 150px;background:linear-gradient(160deg,#da251c,#a81a14);color:#ffffff;border-radius:14px;padding:14px;text-align:center;font-size:16px;box-shadow:0 6px 18px rgba(218,37,28,0.2);}.section-block .stat-card strong{color:#ffffff;}.section-block .stat-card span{display:block;font-size:16px;opacity:0.92;}.section-block svg{display:block;width:70%;height:auto;margin:14px 0;background:#ffffff;border-radius:14px;box-shadow:0 4px 18px rgba(0,0,0,0.06);}.section-block svg text{font-family:'Segoe UI',Roboto,'Helvetica Neue',sans-serif;font-size:14px;fill:#333;}.section-block svg .svg-title{font-size:16px;font-weight:700;fill:#da251c;}

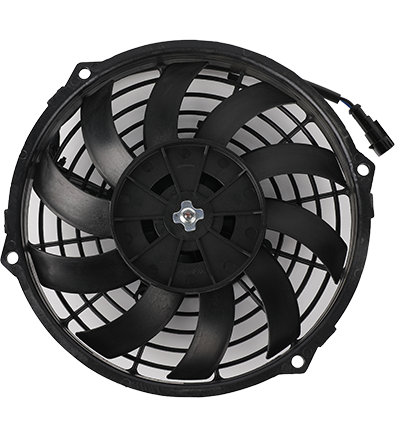

Что на самом деле делают электронные вентиляторы конденсатора в системе охлаждения Электронный вентилятор конденсатора — это устройство для перемещения воздуха с электрическим приводом, установленное на змеевике конденсатора контура охлаждения или отопления, вентиляции и кондиционирования воздуха или рядом с ним. Его задача проста, но важна: нагнетать окружающий воздух через ребра конденсатора, чтобы пары хладагента могли отводить тепло и конденсироваться в жидкость. Без достаточного воздушного потока давление напора возрастает, нагрузка на компрессор увеличивается, а эффективность системы падает. В регионах с высокой температурой окружающей среды слабый или плохо подобранный вентилятор может привести к частым сбоям системы из-за высокого давления. Этих фанатов иногда путают с вентилятор испарителя агрегатов, но они работают в совершенно разных условиях. Вентилятор испарителя перемещает холодный, часто влажный воздух через змеевик испарителя внутри охлаждаемого помещения. Электронный вентилятор конденсатора перемещает горячий воздух на сторону отвода тепла, часто на открытом воздухе, где пыль, влага и экстремальные температуры являются нормальными. Эта разница в рабочей среде определяет практически каждое проектное решение, от класса изоляции двигателя до типа подшипника и отделки корпуса. Типичные установки включают коммерческие холодильные стойки, конденсаторные установки для холодильных хранилищ, блоки кондиционирования воздуха в автобусах, конденсаторы HVAC на крыше и промышленные теплообменные блоки. В каждом случае вентилятор должен обеспечивать стабильный поток воздуха при определенном статическом давлении, сохраняя при этом непрерывную работу. Вентилятор, который хорошо показал себя при стендовых испытаниях, но перегревается внутри тесного кожуха конденсатора, не является удачным выбором. 40-60 Типичный диапазон температур приближения конденсатора в градусах Цельсия для многих холодильных систем. 24/7 Ожидается непрерывная работа в коммерческих холодильных складах и транспортном охлаждении. IP54 Общая цель защиты двигателей вентиляторов конденсатора наружного блока Поскольку вентилятор расположен на стороне отвода тепла, его собственный двигатель подвергается воздействию того самого тепла, которое он помогает отводить. Практическое правило заключается в том, что повышение температуры обмотки двигателя на каждые 10 градусов Цельсия может значительно сократить срок службы изоляции. Вот почему электронные вентиляторы конденсатора обычно отдают предпочтение высокотемпературному магнитному проводу, изоляции класса F или H и подшипникам, выдерживающим циклическое изменение температуры. Горячий хладагент внутри конденсатора катушка Конденсатор электронный вентилятор Горячий воздух выписан Для инженеров по снабжению практический вопрос заключается не в том, вращается ли вентилятор, а в том, поддерживает ли он поток воздуха после тысяч часов пребывания в горячем, грязном и вибрирующем корпусе. Именно здесь тип двигателя, система подшипников, геометрия рабочего колеса и жесткость крепления становятся коммерческими отличительными чертами. Почему конденсаторные электронные вентиляторы превосходят обычные осевые вентиляторы по отводу тепла Не каждый осевой вентилятор подходит для эксплуатации в конденсаторе. Обычный вентиляционный вентилятор может перемещать аналогичный объем открытого воздуха, но применение конденсатора предъявляет три дополнительных требования: более высокое статическое давление, повышенная устойчивость к температуре окружающей среды и долгосрочная надежность без обслуживания. Статическое давление Змеевики конденсатора, ребра, решетки и кожухи создают сопротивление. Вентилятор, рассчитанный на высокий поток свободного воздуха, после установки может разрушиться до части этого потока. Электронные вентиляторы конденсатора выбираются с кривой давления-расхода, соответствующей сопротивлению установленной системы. На практике инженеры ищут вентилятор, рабочая точка которого находится рядом с пиковой эффективностью, а не в крайнем правом углу кривой. Термическая стойкость Двигатели, используемые в электронных вентиляторах конденсатора, часто имеют более высокие классы изоляции и смазочные материалы для подшипников, рассчитанные на повышенные температуры. Для вентилятора, перемещающего воздух с температурой 80 градусов по Цельсию, требуется другой набор материалов, чем для вентилятора, движущего воздух с температурой 25 градусов по Цельсию. Это распространенная ошибка, когда покупатели заменяют более дешевый вентилятор общего назначения. Толерантность к загрязнению Наружные конденсаторные агрегаты сталкиваются с пылью, пыльцой, брызгами дождя и периодическими промывками. Защита от проникновения, покрытие теплообменника и дренажные пути имеют значение. Вентилятор с открытой рамой и незапечатанными подшипниками может прослужить один сезон в пыльной среде, тогда как герметичный или полугерметичный агрегат может работать годами. Фактор выбора Общий осевой вентилятор Конденсатор electronic fan Статическое давление От низкого до среднего От среднего до высокого Номинальная температура окружающей среды Часто 40-55 С Обычно 60-80 C Защита от проникновения IP20-IP30 типовой IP44-IP55 общий Подшипниковая система Рукав или мяч Шариковый или долговечный рукав Ожидаемая пошлина прерывистый Непрерывный Приведенная выше таблица не является универсальным законом, но она отражает общую картину применения коммерческого холодильного оборудования и конденсаторов систем отопления, вентиляции и кондиционирования воздуха. Покупатели, которые относятся к вентилятору как к товару, часто обнаруживают разницу в стоимости позже, обращаясь к нему и заменяя его. Как согласовать характеристики вентилятора с реальными условиями эксплуатации конденсатора Выбор начинается с системы, а не с каталога вентиляторов. Электронный вентилятор конденсатора, который идеально подходит для системы кондиционирования воздуха в автобусе, может совершенно не подходить для стационарного конденсаторного агрегата с холодильным хранилищем. Следующий рабочий процесс помогает сузить поле. Шаг 1: Определите нагрузку по отводу тепла Рассчитайте общее количество тепла, которое необходимо отвести при расчетных условиях окружающей среды. Сюда входит мощность компрессора, изменение энтальпии хладагента и тепло двигателя внутри охлаждаемого помещения. Результат определяет требуемый массовый расход воздуха через конденсатор. Шаг 2. Измерьте или оцените сопротивление системы Плотность змеевиковых ребер, площадь свободной от решетки решетки и зазор кожуха – все это способствует падению давления. Грязная катушка со временем может удвоить сопротивление. Выберите вентилятор, кривая которого по-прежнему обеспечивает достаточный поток в состоянии грязного змеевика, а не только в состоянии чистого змеевика. Шаг 3. Выберите тип двигателя и напряжение. Вентиляторы переменного тока просты, надежны и широко доступны. Конденсаторные электронные вентиляторы постоянного тока и БЛДК обеспечивают более высокую эффективность, регулируемую скорость и более низкий пусковой ток. Для транспортного охлаждения и кондиционирования воздуха в автобусах постоянный ток часто является обязательным, поскольку источником питания уже является постоянный ток. Для стационарных систем отопления, вентиляции и кондиционирования переменный ток остается распространенным явлением, но BLDC получает все большее распространение там, где применяются энергетические нормы или ограничения по уровню шума. Шаг 4. Установите требования к проникновению и температуре. Для наружных конденсаторов требуется степень защиты не ниже IP44, а для промывных или прибрежных установок может потребоваться IP55 или выше. Класс изоляции двигателя должен безопасно превышать максимально ожидаемый уровень окружающей среды. Класс F — это общий минимум, а класс H доступен для экстремальных условий. Шаг 5. Подтвердите механическую установку и доступ для обслуживания. Диаметр вентилятора, расположение монтажных отверстий, зазор между лопастями и положение вывода проводки — все это влияет на установку. Вентилятор, требующий снятия линий хладагента для обслуживания, является конструктивной ошибкой. Модульные монтажные кронштейны и разъемы сокращают трудозатраты на местах. Практический совет: Если вы не уверены, какая модель подходит для вашего проекта, отправьте системные требования, включая напряжение, целевой воздушный поток, температуру окружающей среды и место для установки, для получения технического предложения и справки о ценах. Тепловая нагрузка расчет Система сопротивление Тип двигателя и напряжение IP и температура требования Окончательный выбор вентилятора Проверьте кривую при загрязненной катушке. Конденсаторные электронные вентиляторы переменного, постоянного и постоянного тока: практическое сравнение Двигатель – сердце вентилятора. Выбор между коллекторными двигателями переменного, постоянного тока и электронно-коммутируемыми двигателями BLDC влияет на эффективность, управляемость, техническое обслуживание и общую стоимость владения. Атрибут индукция переменного тока DC матовый BLDC Эффективность при частичной нагрузке Умеренный От низкого до умеренного Высокий Контроль скорости Ограниченный Простое управление напряжением ШИМ или 0-10 В Износ щеток Нет Да Нет Пусковой ток Высокий Умеренный Низкий Типичное использование Стационарная система отопления, вентиляции и кондиционирования воздуха Устаревший транспорт Современный транспорт и эффективное отопление, вентиляция и кондиционирование Для электронных вентиляторов конденсатора постоянного тока доступное напряжение на шине часто определяет конструкцию. Система 24 В обычно используется в автобусах и грузовиках, а 12 В остается стандартной для небольших транспортных средств. Стационарные системы могут использовать напряжение 48 В постоянного тока для повышения эффективности и безопасности или сохранять напряжение 110 В/220 В переменного тока для совместимости с существующим распределением электроэнергии. Вентиляторы BLDC используются все чаще, поскольку они могут регулировать скорость в зависимости от давления конденсации. Вместо включения и выключения вентилятор замедляется в прохладную погоду и ускоряется в пиковую жару. Это снижает шум, потребление энергии и тепловую нагрузку на двигатель. Компромиссом является более сложный интерфейс управления, который имеет значение для покупателей, которым не хватает опыта в области электроники. Примечание об источнике: При сравнении предложений по вентиляторам конденсатора с электронным управлением запрашивайте рабочую точку, а не только номинальный расход воздуха. Вентилятор, рассчитанный на подачу свободного воздуха, может обеспечить гораздо меньшую производительность в установленном конденсаторе. Ключевые характеристики, которые покупатели должны проверить перед заказом Заказы на поставку конденсаторных электронных вентиляторов часто не выполняются, потому что критические характеристики оставляются на усмотрение. Следующий контрольный список охватывает элементы, которые чаще всего вызывают проблемы с посадкой, производительностью или надежностью. Воздушный поток и статическое давление Запросите кривую вентилятора, показывающую поток воздуха в зависимости от статического давления. Подтвердите предполагаемую рабочую точку и ожидаемое сопротивление в загрязненных условиях. Одного показателя расхода воздуха без контекста давления недостаточно для обслуживания конденсатора. Электрические данные двигателя Проверьте напряжение, частоту, фазу, потребляемый ток и скорость. Для вентиляторов постоянного тока подтвердите приемлемый диапазон напряжения, поскольку напряжение шины может сильно различаться в транспортных средствах. Для вентиляторов переменного тока проверьте, является ли двигатель конденсаторным или с экранированными полюсами, поскольку пусковой момент различается. Температура и степень проникновения Подтвердите максимальную температуру окружающей среды, класс изоляции и степень защиты IP. Если вентилятор будет промыт, убедитесь, что класс IP применим к двигателю, а не только к корпусу. Некоторые поставщики оценивают корпус, оставляя двигатель открытым. Подшипниковая система и ожидаемый срок службы Шариковые подшипники обычно выдерживают более высокие температуры и радиальные нагрузки, чем подшипники скольжения. Подшипники скольжения могут быть тише и дешевле, но могут потребовать особой ориентации при установке. Запросите срок службы подшипника L10 или сопоставимое заявление о надежности. Механический интерфейс Проверьте диаметр вентилятора, расстояние между монтажными отверстиями, зазор между кончиками лопастей и направление вращения. Проверьте направление воздушного потока, поскольку изменение направления вращения вентилятора может значительно снизить производительность. Проверьте выход проводов и тип разъема относительно жгута проводов на производственной линии. Шум и вибрация Шум имеет значение в системах кондиционирования воздуха в автобусах и системах отопления, вентиляции и кондиционирования жилых помещений. Вибрация имеет значение повсюду, поскольку она ускоряет износ подшипников и может привести к растрескиванию мест крепления. Запросите класс балансировки и любые данные испытаний на вибрацию. Спецификация Почему это важно Распространенная ошибка Рабочая точка Определяет реальный расход воздуха в конденсаторе Использование только свободного потока воздуха Диапазон напряжения Обеспечивает стабильную работу при изменении питания. Предполагая, что номинальное напряжение всегда доступно. Диапазон рейтинга IP Защищает двигатель во влажной или пыльной среде. Рейтинг распространяется только на жилье Тип подшипника Влияет на жизнь при высокой температуре Подшипник скольжения в горячем вертикальном монтаже Вращение и направление воздушного потока Предотвращает обратную установку Предполагая, что все вентиляторы дуют одинаково Электронные вентиляторы конденсатора по сравнению с вентиляторами испарителя: какие изменения в выборе Оба типа болельщиков часто приобретаются одной и той же командой, но их не следует выбирать по одним и тем же критериям. В таблице ниже суммированы практические различия, влияющие на спецификации и источники поставок. Товар Конденсатор electronic fans Вентиляторы испарителя Рабочее положение Конденсатор unit, heat rejection side Сторона змеевика испарителя, сторона охлаждения Рабочая среда Высокий temperature, outdoor, dirty Холодный, влажный, закрытый шкаф. Основная миссия Рассеять тепло системы Распространение холодного воздуха Типичный эмбиент До 80 C или выше Часто ниже 10 C Воздействие влаги Дождь, смыв, конденсат Талая вода, повышенная влажность. Чувствительность к шуму Умеренный to high Высокий in occupied spaces Поскольку вентиляторы испарителя работают в холодном и влажном воздухе, они могут столкнуться с циклами обледенения и размораживания. Электронные вентиляторы конденсатора сталкиваются с противоположной проблемой: постоянным нагревом и загрязнением окружающей среды. Двигатель, оптимизированный для одной среды, может преждевременно выйти из строя в другой. Вот почему при запросе цен покупатели должны указывать область применения, а не только размеры. Если вы хотите более подробно рассмотреть семейство вентиляторов охлаждающей стороны, то линейка вентиляторов испарителя охватывает сторону циркуляции холодного воздуха того же холодильного контура. Понимание обеих сторон помогает командам по закупкам избегать перекрестно совместимых, но неправильно используемых деталей. Распространенные виды отказов и способы их предотвращения Отказы электронных вентиляторов конденсатора обычно возникают по небольшому количеству причин. Их знание помогает покупателям лучше составлять спецификации и оценивать качество поставщиков. Заклинивание подшипника Тепло, пыль и вибрация разрушают смазку. Вентилятор, который перегревается, может потерять смазку быстрее, чем ожидалось, что приведет к увеличению трения и возможному заклиниванию. Использование высокотемпературной смазки и герметичного или экранированного подшипника снижает этот риск. Пробой изоляции обмоток Циклическое изменение температуры и попадание влаги могут привести к ухудшению изоляции. При нарушении изоляции происходит замыкание двигателя и вентилятор останавливается. Изоляция класса F или H, правильная обработка лаком и эффективное уплотнение продлевают срок службы обмотки. Усталость лезвия и растрескивание Повторяющаяся вибрация и тепловое расширение могут привести к растрескиванию лопастей, особенно у вентиляторов большого диаметра. Распространенными решениями являются стеклонаполненные нейлоновые или металлические крыльчатки с надлежащим балансом и жесткостью. Треснутое лезвие может привести к серьезному дисбалансу и повреждению двигателя. Неисправность разъема и проводки Вибрация может ослабить разъемы или ослабить жилы проводов. Разгрузка от натяжения, фиксирующиеся разъемы и гибкая прокладка проводов повышают долговечность. В транспортных приложениях это частая гарантийная проблема. Отказ управляющей электроники Вентиляторы BLDC оснащены электроникой драйвера, чувствительной к скачкам напряжения и влаге. Герметизация, конформное покрытие и защита от переходных процессов повышают выживаемость в суровых электрических условиях. подшипник Наиболее распространенная точка механической неисправности при обслуживании вентилятора конденсатора. Изоляция Ключевой вид электрического отказа при термоциклировании Разъем Частые проблемы с гарантией в транспортных средствах Как оценить поставщика конденсаторных электронных вентиляторов Для B2B-покупателей сам вентилятор является лишь частью покупки. Способность поставщика обеспечить индивидуальную настройку, контроль качества и послепродажное обслуживание определяет общую стоимость и риск проекта. Инженерная поддержка Запрашивает ли поставщик состояние системы перед предложением или только номер детали? Поставщик, который запрашивает воздушный поток, статическое давление, температуру окружающей среды и напряжение, с большей вероятностью порекомендует работоспособный вентилятор. Специальные электронные вентиляторы конденсатора часто требуют регулировки напряжения, проводки, монтажа или контроля скорости. Процесс контроля качества Спросите о входном контроле материалов, тестировании двигателя, проверке баланса и окончательной проверке производительности. Поставщик, который тестирует каждый вентилятор в рабочей точке, обеспечивает большую уверенность, чем поставщик, который только производит выборку. Сертификация и документация В зависимости от рынка вентиляторам могут потребоваться сертификаты CE, UL, RoHS или другие сертификаты. Запрашивайте сертификаты и протоколы испытаний заранее, поскольку сертификация модернизации стоит дорого. Документация также имеет значение для гарантии и отслеживания. Возможность настройки Проекты ODM и OEM часто требуют определенных разъемов, длины выводов, этикеток и упаковки. Поставщик, обладающий собственными разработками и гибким производством, может выполнить эти задачи без длительных сроков поставки. Запросите время выполнения образца и время производства отдельно. Послепродажный ответ Когда вентилятор выходит из строя в полевых условиях, время реагирования имеет значение. Спросите, как поставщик осуществляет анализ неисправностей, замену и корректирующие действия. Четкий процесс сокращает время простоя и защищает репутацию покупателя среди конечных пользователей. Совет по закупкам: Запросите предложение, в котором указана цена за единицу продукции, инструменты, стоимость образца и упаковка. Это упрощает сравнение поставщиков и выявление скрытых затрат перед размещением производственного заказа. Часто задаваемые вопросы о конденсаторных электронных вентиляторах В1: Какие факторы влияют на цену конденсаторных электронных вентиляторов? Тип двигателя, размер вентилятора, степень защиты IP, система подшипников, объем заказа и индивидуальные требования — все это влияет на стоимость. Вентилятор BLDC с герметичными подшипниками и высоким классом защиты IP стоит дороже, чем обычный вентилятор переменного тока того же диаметра. Как производитель, NicetyMotor может предложить конкурентоспособные оптовые цены; отправьте свою спецификацию для получения подробного предложения. В2: Могу ли я заказать специальные электронные вентиляторы конденсатора для специального холодильного оборудования? Да. Нестандартное напряжение, размеры, проводка, разъемы, монтажные кронштейны и контроль скорости являются общими запросами ODM и OEM. Укажите состояние системы и механическую оболочку, и команда инженеров сможет предложить подходящее решение для вентилятора. В3: Каков типичный срок службы электронного вентилятора конденсатора? Срок службы зависит от температуры окружающей среды, рабочего цикла, загрязнения и типа подшипника. Правильно подобранный вентилятор в чистой, умеренной среде может работать десятки тысяч часов. В жарких и пыльных условиях срок службы может сократиться. Срок службы подшипников и класс изоляции являются лучшими показателями для сравнения. Вопрос 4. Как отличить электронные вентиляторы конденсатора от вентиляторов испарителя во время замены? Проверьте расположение в цепи. Вентилятор конденсатора расположен на стороне отвода тепла и отводит горячий воздух от змеевика. Вентилятор испарителя расположен на охлаждающей стороне и обеспечивает циркуляцию холодного воздуха. Маркировка, разъемы и способ крепления также могут отличаться. В случае сомнений проследите за линиями хладагента и проверьте, какой змеевик какой. В5: Какую информацию я должен предоставить, чтобы получить точное предложение? Укажите напряжение, воздушный поток или тепловую нагрузку, статическое давление, температуру окружающей среды, требования IP, монтажные размеры и количество. Если возможно, приложите чертеж или фотографию существующего вентилятора и тип разъема. Чем полнее введенные данные, тем быстрее и точнее будет составлено предложение. Вопрос 6: Подходят ли электронные вентиляторы конденсатора постоянного тока для кондиционирования воздуха в автобусах? Да, вентиляторы постоянного тока и BLDC широко используются в системах кондиционирования воздуха в автобусах и транспортных средствах, поскольку транспортные средства оснащены источником питания постоянного тока. Ключевым моментом является подтверждение диапазона напряжения, поскольку электрические системы автобусов могут различаться. Степень защиты IP и устойчивость к вибрации также важны для мобильных приложений. Объединение процесса отбора вместе Электронные вентиляторы конденсатора представляют собой небольшие компоненты, оказывающие огромное влияние на эффективность охлаждения и отопления, вентиляции и кондиционирования. Вентилятор, который соответствует профилю воздушного потока, давления, температуры и загрязнения системы, поддерживает стабильное давление конденсации и защищает компрессор. Вентилятор, выбранный только по цене, часто становится постоянным расходом на техническое обслуживание. Для покупателей наиболее надежный подход — сначала определить условия эксплуатации, а затем сравнить кривые характеристик вентилятора, типы двигателей, входные характеристики и системы подшипников с этими условиями. Техническая поддержка поставщика, контроль качества и возможность индивидуальной настройки так же важны, как и номинальные характеристики вентилятора. Если вы ищете квалифицированные конденсаторные электронные вентиляторы для проектов систем отопления, вентиляции и кондиционирования, охлаждения или кондиционирования транспортных средств, свяжитесь с NicetyMotor, чтобы запросить последний оптовый прайс-лист, техническое описание и индивидуальное решение. Команда продаж и инженеров рассмотрит ваш запрос и оперативно ответит. .section-block { font-family: 'Segoe UI', Roboto, 'Helvetica Neue', sans-serif; font-weight: 400; line-height: 2;}.section-block h2 { font-size: 20px; font-weight: 700; text-align: left; margin-bottom: 10px; color: #da251c; border-bottom: 3px solid #da251c; padding-bottom: 6px;}.section-block h3 { font-size: 18px; font-weight: 700; text-align: left; margin-top: 5px; margin-bottom: 5px; color: #333333;}.section-block h4 { font-size: 16px; font-weight: 500; text-align: left; margin-top: 10px; margin-bottom: 5px; color: #da251c;}.section-block p { margin-bottom: 5px; font-size: 16px; color: #333333;}.section-block ul,.section-block ol { margin-top: 8px; margin-bottom: 8px;}.section-block li { list-style-position: inside; font-size: 16px; color: #333333;}.section-block ul li { list-style-type: disc;}.section-block ol li { list-style-type: decimal;}.section-block strong { font-weight: 500;}.section-block table { width: 100%; border-collapse: collapse; margin-top: 10px; margin-bottom: 10px;}.section-block td,.section-block th { text-align: center; font-size: 16px; border: 1px solid #dddddd; padding: 8px;}.section-block th { background-color: #da251c; color: #ffffff; font-weight: 500;}.section-block td { background-color: #fafafa; color: #333333;}.section-block .card-row { display: flex; gap: 12px; margin-top: 12px; margin-bottom: 12px; flex-wrap: wrap;}.section-block .data-card { flex: 1; min-width: 160px; background: #ffffff; border: 2px solid #da251c; border-radius: 10px; padding: 14px; text-align: center; box-shadow: 0 2px 8px rgba(0,0,0,0.06);}.section-block .card-value { display: block; font-size: 20px; font-weight: 700; color: #da251c; margin-bottom: 6px;}.section-block .card-label { display: block; font-size: 14px; color: #333333; line-height: 1.6;}.section-block .highlight-box { background: #fdf0ef; border-left: 6px solid #da251c; border-radius: 6px; padding: 12px 16px; margin-top: 12px; margin-bottom: 12px;}.section-block .highlight-box p { margin-bottom: 0; font-size: 16px; color: #333333;}.section-block svg text { font-family: 'Segoe UI', Roboto, 'Helvetica Neue', sans-serif;}.section-block svg .svg-title { font-size: 16px;}.section-block svg .svg-body { font-size: 14px;}

190-мм малошумный ЕС-вентилятор со степенью защиты IP55 занимает узкую, но требовательную часть рынка систем охлаждения. Рама достаточно велика, чтобы эффективно перемещать воздух через конденсаторную батарею, аккумуляторный шкаф или герметичный электрический шкаф, но при этом достаточно мала, чтобы поместиться в монтажном кожухе шириной 200 мм. Электронно-коммутируемая электроника привода обеспечивает бесступенчатое регулирование скорости с эффективностью, недостижимой для двигателя с экранированным полюсом или конденсаторного двигателя, а степень защиты IP55 позволяет тому же оборудованию выдерживать промывочные площадки, пыльные рабочие площадки и влажные моторные отсеки. Инженеры редко приходят к этой спецификации случайно. Обычно оно появляется после того, как вентилятор переменного тока не достиг целевого уровня шума, после износа щеток щеточного вентилятора постоянного тока или после того, как вентилятор с открытой рамой попал в воду. Понимание того, чем управляет каждый элемент спецификации, где элементы усиливают друг друга, а где конфликтуют, — вот что отличает вентилятор, который тихо работает в течение десяти лет, от вентилятора, который воет, ржавеет или заклинивает в первый же сезон. В этом руководстве рассматривается проектирование 190-мм малошумного ЕС-вентилятора со степенью защиты IP55: топология двигателя, стратегия уплотнения, интерпретация характеристик вентилятора, выбор рабочего колеса, практика монтажа, интерфейсы управления и этапы проверки, которые доказывают, что спецификация действительно была соблюдена в производстве. Расшифровка спецификации: 190 мм, низкий уровень шума, EC и IP55. Каждая часть этого описания фиксирует свой набор проектных решений, и каждое из них подтверждается разными тестами. Рассматривать их как единый маркетинговый ярлык — наиболее распространенный источник разочарования на стадии прототипа. Что на самом деле контролирует каждый элемент Элемент Что это исправляет Типичный рабочий диапазон Как это подтверждается рама 190 мм Диаметр рабочего колеса и монтажная зона Номинальный диаметр рабочего колеса 190 мм, диаметр фланца примерно от 200 до 215 мм. Габаритный чертеж и расположение отверстий Низкий уровень шума Акустическая мощность в предполагаемой рабочей точке Примерно от 45 до 58 дБ(А) на расстоянии одного метра для 190-мм EC-вентилятора на средней скорости. Измерение звукового давления в полубезэховом помещении ЕС-двигатель Способ коммутации, эффективность и интерфейс управления Вход 24 В или 48 В постоянного тока со встроенным трехфазным приводом Стендовые испытания КПД и регулирования скорости IP55 Устойчивость к пыли и водяным струям низкого давления. Защита от пыли и струи, не погружной. Испытание IEC 60529 с установленным вентилятором в рабочем состоянии. Почему четыре элемента притягиваются друг к другу Герметизация вентилятора удерживает тепло. Герметичный корпус, герметизированная плата управления и герметичный путь вала уменьшают площадь поверхности, доступную для конвекции, поэтому двигатель и его электроника работают теплее, чем в конструкции с открытой рамой. Поскольку сила магнита и сопротивление обмотки меняются в зависимости от температуры, герметичный 190-мм ЕС-вентилятор должен быть рассчитан с учетом уже примененного снижения номинальных характеристик, а не обнаруженного на испытательном стенде. Меньший уровень шума обычно означает более низкую скорость, а более низкая скорость всегда означает меньший поток воздуха при том же давлении. Рабочее колесо диаметром 190 мм имеет фиксированный гидравлический потолок: при заданном статическом давлении оно может подавать только определенное количество воздуха, независимо от того, какой ток готов подавать привод. Герметизация повышает внутреннюю температуру, а тихая работа снижает поток воздуха. Рама 190 мм разрешает эти конфликты только в том случае, если рабочая точка определена до выбора вентилятора. Когда один вентилятор на пониженной скорости не может одновременно удовлетворить акустическую и тепловую цель, практическим решением обычно является работа двух вентиляторов на умеренной скорости, а не одного вентилятора, работающего на полную мощность. Два блока также обеспечивают резервирование в приложениях, где остановленный вентилятор означает снижение мощности системы. Почему ЕС-двигатели работают тише, чем коллекторные или альтернативные варианты переменного тока Шум в вентиляторе возникает из двух семейств источников: аэродинамического шума, создаваемого лопастями, и механического или электрического шума, создаваемого приводом. Топология двигателя почти не влияет на первое и сильно влияет на второе. Коммутация без щеток, скольжения или гармоник питания Коллекторный двигатель постоянного тока издает шум при каждом проходе щетки, создает широкополосное шипение при искрении и сбрасывает токопроводящую пыль внутрь корпуса. Асинхронный двигатель переменного тока, питаемый от сети, несет пульсацию крутящего момента с частотой, вдвое превышающей частоту сети, и когда его скорость регулируется с помощью резисторного делителя или регулятора фазового угла, искаженная форма сигнала добавляет низкочастотный шум, который трудно заглушить. ЕС-двигатель заменяет все это трехфазным инвертором, который переключается значительно выше звукового диапазона и формирует ток синусоидально, обеспечивая выходной крутящий момент практически без пульсаций. Регулирование скорости меняет акустическую картину Поскольку привод устанавливает скорость электронным способом, EC-вентилятор можно напрямую связать с датчиком температуры или управляющим сигналом. В этом случае вентилятор работает ровно настолько, насколько этого требует тепловая нагрузка, и большую часть своего срока службы он проводит на скорости ниже той, при которой шум лопастей становится доминирующим фактором. В реальных установках часто наблюдается снижение на пять-десять дБ(А) при частичной нагрузке по сравнению с вентилятором переменного тока с фиксированной скоростью, размер которого должен быть рассчитан на наихудший случай. Тип двигателя Типичный КПД небольших вентиляторов Контроль скорости Доминирующий источник шума Индукция переменного тока или затененный полюс Примерно от 30 до 50 процентов Регулировка напряжения, ограниченные шаги Линейный гул и шум подшипников Матовый DC Примерно от 60 до 75 процентов Управление напряжением или ШИМ Дугообразование щетки и пульсация коммутации ЕС бесщеточный постоянного тока Примерно от 75 до 88 процентов Бесступенчатый, с управлением по сигналу или шине Аэродинамический шум от крыльчатки Разрыв в эффективности имеет значение не только в потреблении энергии. Потери, которые не преобразуются в механическую работу, превращаются в тепло внутри герметичного корпуса, а тепло — это именно то, что корпус IP55 не может легко отвести. Как защита IP55 реализована в раме шириной 190 мм IP55 взят из IEC 60529 и состоит из двух отдельных цифр. Первая цифра, пять, означает защиту от пыли: может попасть ограниченное количество пыли, но она не должна мешать работе или безопасности. Вторая цифра, пять, означает защиту от струй воды из сопла диаметром 6,3 мм, подающих примерно 12,5 литров в минуту при давлении около 30 кПа с расстояния около трех метров в течение не менее трех минут. Ни одна цифра не обещает пыленепроницаемого или погружного продукта. Точки уплотнения IP55 на EC-вентиляторе диаметром 190 мм. 1 2 3 4 5 Пять важных моментов, определяющих, сохранится ли рейтинг Линия разъема жилья. Прокладка должна быть сжата равномерно по всему периметру, а расстояние между винтами должно соответствовать жесткости крышки. Зазора в доли миллиметра достаточно, чтобы струя воды нашла путь к обмоткам. Рабочее колесо и путь вала. Лабиринтная канавка вокруг вала в сочетании с небольшим внутренним дренажным каналом удерживает струи от посадочного места подшипника, в то же время позволяя ротору свободно вращаться. Двигатель и плата управления. Конформное покрытие выдерживает легкую влажность; полная инкапсуляция является более безопасным выбором, когда электроника находится внутри той же полости, что и ротор. Кабельный ввод. Литой сальник или герметичный проходной канал — единственный надежный вариант. Термоусадочная трубка, надетая на пучок кабелей, выдержит испытание на брызги и не выдержит испытание на струю. Выравнивание давления. Гидрофобная мембрана позволяет воздуху проходить внутрь и наружу по мере нагревания и охлаждения вентилятора, поэтому уплотнения никогда не подвергаются нагрузке из-за внутренних перепадов давления. Конденсат – это отказ, который не предотвращает IP55. Герметичный корпус все еще дышит, несмотря на температурные циклы. Водяной пар мигрирует внутрь, затем после выключения конденсируется на холодных поверхностях, и образующаяся пленка остается непосредственно на плате управления. Меры противодействия – правильно установленная дыхательная мембрана, дренажный канал в самой нижней точке установлен ориентация и покрытие электроники. Вентилятор IP55, прошедший лабораторные испытания, все равно может выйти из строя в полевых условиях, если он установлен в перевернутом положении так, чтобы дренажный канал находился над двигателем. Чтение кривой EC-вентилятора 190 мм перед принятием решений Вентилятор не обеспечивает постоянный поток воздуха; он обеспечивает любой поток воздуха, который позволяет сопротивление системы. Выбор означает размещение пересечения кривой вентилятора и кривой сопротивления системы внутри стабильной и эффективной части карты вентиляторов, а затем проверку того, что акустические и электрические данные в таблице данных принадлежат этому же пересечению. Давление и поток воздуха на трех скоростях. Расход воздуха в кубических метрах в час Статическое давление в паскалях Полная скорость скорость 70 процентов скорость 50 процентов Дежурный пункт О чем кривая не говорит вам Кривые технических данных измерены на тестовой камере, которая не является вашим шкафом. Засоры на входе, крутой изгиб в нескольких сантиметрах от защитного кожуха, засоренная катушка и фильтр, загружающийся с течением времени, — все это смещает кривую системы влево. Разумное правило состоит в том, чтобы выбрать вентилятор, свободный расход воздуха которого по крайней мере на двадцать-тридцать процентов превышает расчетные требования, а затем использовать регулятор скорости для возврата к реальной рабочей точке. Для рамы 190 мм наклоняемая назад центробежная крыльчатка с приводом от встроенного ЕС-двигателя представляет собой конфигурацию, которая чаще всего удовлетворяет как требованиям по давлению, так и целевому уровню шума при таком размере, поскольку колесо преобразует скорость вращения в статическое давление без сильного звука прохождения лопастей, характерного для осевой конструкции. EC72-B190 Бесщеточный центробежный вентилятор EC с наклоном назад Спецификация СТАТЬЯ. NO EC Центробежный вентилятор с наклоном назад Напряжение 220/230 В (поддержка индивидуальной настройки) Ветер ≥ 105 Вт Применимые реверсивные универсальные Ток ≤0,87 А Вт ... Посмотреть продукт → Прежде чем зафиксировать выбор, подтвердите три числа: давление в рабочей точке, а не при свободной подаче, скорость, при которой был измерен заявленный уровень звука, и входная мощность в той же рабочей точке. Поставщики иногда приводят тихие цифры, полученные на половинной скорости, а также данные о потоке воздуха, полученные на полной скорости. Соответствие геометрии рабочего колеса и размера рамы условиям эксплуатации При диаметре 190 мм выбор крыльчатки имеет такое же значение, как и выбор двигателя, поскольку колесо определяет форму кривой, положение области наилучшего КПД и характер шума. Тип рабочего колеса Характеристика давления Шумовой характер Типичный режим работы при 190 мм Центробежный с загнутыми назад лопатками Высокое статическое давление со стабильной кривой Низкое содержание тонов, широкий полезный диапазон Конденсаторы и канальное охлаждение шкафов Центробежный с загнутыми вперед лопатками Высокий поток воздуха при низком давлении Более высокий уровень широкополосного доступа в компактном корпусе Испаритель и вентилятор Осевой Высокий поток воздуха, низкое давление Тон прохождения лезвия доминирует в спектре Радиаторное и открытое охлаждение Родственные конструкции в одном семействе, например Бесщеточный центробежный вентилятор постоянного тока построен на изогнутом вперед колесе и обеспечивает возможность обмена давлением на более мелкий корпус и более широкое впускное отверстие. Этот обмен разумен, когда в сопротивлении системы преобладает короткий открытый канал, а не плотная катушка. Когда 190 мм уже недостаточно Если расчетная рабочая точка превышает то, что может произвести колесо диаметром 190 мм при приемлемой скорости вращения, не поддавайтесь искушению превысить ее скорость. Установка центробежного ЕС-вентилятора диаметром 225 мм обеспечивает восстановление воздушного потока на более низкой скорости, что обычно снижает как шум, так и нагрузку на подшипники. Стоимостью является увеличенный монтажный диапазон, более тяжелый блок и измененная схема монтажа. EC92-B225 EC Центробежный вентилятор с наклоном назад Спецификация ПУНКТ. ... НЕТ Центробежный вентилятор EC с наклоном назад. Напряжение 220/230 В (поддержка настройки). Ветер от ≥ 135 Вт. Применимый универсальный реверсивный ток Посмотреть продукт → Размер рамы и диаметр рабочего колеса не совпадают. В раме диаметром 190 мм можно разместить колесо немного меньшего размера, если учесть зазор кожуха, и этот зазор влияет как на подаваемый воздушный поток, так и на уровень шума. Всегда сравнивайте колеса по диаметру, а не по чертежу фланца. Управление температурным режимом аккумуляторов и новые энергетические платформы Электрифицированные автомобили изменили характеристики вентиляторов в направлении, которое соответствует технологии EC. Аккумуляторные блоки и силовая электроника нуждаются в охлаждении, пропорциональном нагрузке, с очень низкой акустической сигнатурой на низкой скорости, а также в оборудовании, которое выдерживает влажность, дорожные брызги и постоянную вибрацию. В центре корпуса расположен 190-мм малошумный ЕС-вентилятор со степенью защиты IP55. В любой программе охлаждения аккумулятора стоит учитывать два конструктивных замечания. Во-первых, вентилятор обычно является самым дешевым компонентом теплового контура, и его легче всего заменить на позднем этапе, поэтому определите интерфейс управления заранее: выходной сигнал тахометра и сигнал неисправности стоят больше, чем небольшой прирост пикового расхода воздуха. Во-вторых, рабочий цикл имеет большее значение, чем пиковая производительность. Вентилятор, который проводит большую часть своего срока службы на тридцатипроцентной скорости, прослужит дольше вентилятора, который переключается на полную скорость каждые несколько минут, поскольку срок службы определяется миграцией смазки подшипников и термоциклированием, а не аэродинамической нагрузкой. Там, где требования к давлению скромны и приоритетом является перемещение большого объема воздуха через радиатор или радиатор, бесщеточный осевой вентилятор часто лучше подходит при том же напряжении и с тем же интерфейсом управления. Осевые блоки также легче организовать в массивы, что помогает, когда требуется резервирование. Спецификация ПУНКТ. НЕТ 12-дюймовый встроенный бесщеточный вентилятор постоянного тока с постоянным магнитом. Напряжение 6-18 В (поддержка настройки). Ветер от 3800 м 3 /ч. Применимое обрабатывающее оборудование, ... Посмотреть продукт → Варианты установки, которые определяют реальный уровень шума Два вентилятора с одинаковыми лабораторными данными после установки могут отличаться на десять дБ(А). Большая часть этой разницы создается способом монтажа, а не самим вентилятором. Впускной зазор. Ограждение, решетка или змеевик, расположенные на расстоянии половины диаметра вентилятора от впускного отверстия, искажают входящий поток и повышают как шум, так и потери давления. Оставьте хотя бы одну половину диаметра свободного пространства, если позволяет планировка. Мягкий монтаж. Резиновые втулки или шайбы с буртиками нарушают контакт между корпусом и панелью. Жесткое крепление болтами превращает жесткий корпус в деку. Жесткость панели. Тонкий листовой металл излучает вибрацию так же, как диафрагма излучает звук. Добавление ребра или удвоенной пластины рядом с точками крепления часто обходится дешевле, чем замена вентилятора. Частота прохождения лезвия. Количество лопастей, умноженное на скорость вращения, дает тон, который пассажиры замечают в первую очередь. Убедитесь, что эта частота не совпадает с резонансным режимом панели или воздуховода. Увеличение скорости. Медленное изменение продолжительностью от двух до пяти секунд предотвращает резкий тональный скачок, из-за которого смена управления становится слышимой, даже когда конечная скорость тихая. Выравнивание воздуховодов. Смещенные от центра воздуховоды, резкие изменения площади и острые внутренние углы создают турбулентность, которая в виде шума достигает рабочего колеса. Здесь также взаимодействуют герметизация и монтаж. Вентилятор с прокладкой обычно жестче и тяжелее, чем его эквивалент с открытой рамой, что приводит к смещению его собственных частот и может вызвать резонанс ранее тихой панели. Интерфейсы управления, требования к защите и ЭМС ЕС-вентилятор представляет собой небольшое изделие силовой электроники, поэтому его электрические характеристики заслуживают такого же внимания, как и аэродинамические. Следующие позиции должны быть явно указаны в любой спецификации покупки. Диапазон входного напряжения. Укажите полный рабочий диапазон, а не только номинальное значение, а также поведение во время запуска или отключения питания. Управляющий вход. Аналоговый сигнал от нуля до десяти вольт, ШИМ или команда по шине с заданной в письменном виде передаточной кривой. Выход тахометра. Открытый коллектор или двухтактный, с указанием количества импульсов на оборот, чтобы система могла обнаружить остановленный или заблокированный ротор. Вывод неисправности. Одна дискретная линия, охватывающая блокировку ротора, перегрев и перегрузку по току, экономит время диагностики в дальнейшем. Особенности защиты. Обратная полярность, перезапуск при пониженном напряжении, ограничение перегрузки по току и отключение при перегреве — вот базовые требования к герметичному устройству. Мягкий старт. Ограничение пускового тока защищает источник питания и снижает механические удары по системе подшипников. Электромагнитная совместимость. Применимый стандарт зависит от платформы, но вентилятор необходимо тестировать, а не считать его соответствующим, поскольку привод встроен. Практическая привычка — проверять вентилятор с помощью жгута проводов и разъема, которые будут использоваться в производстве. Метр неэкранированного кабеля может изменить характер выбросов гораздо сильнее, чем любое изменение внутри корпуса вентилятора. Проверка и квалификация перед серийным производством Последний вопрос заключается не в том, работает ли образец, а в том, выдержит ли спецификация переход от прототипа к объему. Четыре варианта проверки покрывают большую часть риска. Входная проверка. Струйное испытание IEC 60529 следует проводить на конструкции заводского уплотнения в установленном положении с заводским кабельным вводом. Акустическая проверка. Звуковое давление на указанном расстоянии и скорости, измеренное на фактическом монтажном устройстве, поэтому учитываются структурные воздействия. Выносливость и окружающая среда. Непрерывная работа при максимальной температуре окружающей среды, циклическое изменение температуры между холодным и горячим погружением, солевой туман для наружного использования и профили вибрации, соответствующие месту установки. Контроль процесса. Параметры обмотки, степень балансировки ротора и акустическое экранирование на конце линии — это три переменные, которые чаще всего отклоняются, когда конструкция поступает в серийное производство. Поставщики с собственными Производство ЕС-вентиляторов и воздуходувок обычно выполняют натяжение обмотки, балансировку ротора и акустическую экранировку конца линии на одном предприятии, что сокращает цикл между жалобой на месте и изменением конструкции. Для программ автомобильной и внедорожной техники зарегистрированная система управления качеством и документированные технологические возможности этих трех операций обычно являются минимальными коммерческими требованиями, и они должны быть подтверждены до выпуска инструментов. Контрольный список выбора и ввода в эксплуатацию От спецификации до проверенной установки Определить обязанность точка Матч-рамка и рабочее колесо Проверьте IP55 и акустика Подтвердить в система Рассчитайте рабочую точку на основе измеренного сопротивления системы, а не на основании оценок из каталога. Убедитесь, что акустическая цель находится на том же расстоянии, с той же скоростью и с тем же способом крепления, который вы собираетесь использовать. Проверьте условия испытаний IP55 в соответствии с установленной ориентацией, особенно положением любого дренажного канала. Определите сигналы управления, тахометра и неисправности в пакете чертежей, а не в отдельной ветке электронной почты. Подтвердите снижение номинальных характеристик при максимальной температуре окружающей среды, ожидаемой внутри герметичного корпуса. Создайте прототип внутри реального корпуса с настоящей проводкой, прежде чем выпускать инструменты. Согласуйте приемочные испытания и план отбора проб перед отправкой первого объема. Часто задаваемые вопросы Вопрос 1. От чего на самом деле защищает IP55 190-мм EC-вентилятор? Он охватывает два различных риска. Первая цифра означает, что корпус защищен от пыли, поэтому ограниченное количество пыли может попасть внутрь, не мешая работе. Вторая цифра означает, что устройство устойчиво к струям воды низкого давления с любого направления. Это не означает, что вентилятор пыленепроницаем или его можно погружать в воду. Вопрос 2. Может ли бесшумный ЕС-вентилятор постоянно работать на полной скорости? Можно, но постоянная полная скорость жертвует главным преимуществом топологии двигателя. Работа на скорости от шестидесяти до восьмидесяти процентов от максимальной скорости обычно удерживает рабочую точку внутри стабильной области кривой, одновременно снижая акустическую мощность и продлевая срок службы подшипника. Зарезервируйте полную скорость на случай нештатных условий. Вопрос 3. Почему показатели шума аналогичных 190-мм вентиляторов у разных поставщиков различаются? Поскольку звуковое давление зависит от расстояния, монтажа, условий на входе и скорости, с которой производилось измерение. Значение, указанное на расстоянии одного метра с прозрачным воздухозаборником на половинной скорости, несопоставимо с показателем, полученным на полной скорости внутри испытательной камеры. Уточните вместе звуковое давление, расстояние, скорость и способ монтажа. Вопрос 4: Почему на вентиляторе IP55 все еще образуется конденсат? Потому что уплотнения задерживают жидкую воду, а не водяной пар. Циклическое изменение температуры втягивает влажный воздух через любой путь выравнивания и снова выталкивает его обратно, а оставшийся пар конденсируется на холодных поверхностях после выключения. Гидрофобный сапун, правильно ориентированный дренажный канал и плата управления с покрытием решают эту проблему. Вопрос 5: Когда следует заменить 190-мм вентилятор на вентилятор большего размера вместо более скоростного? Когда требуемая рабочая точка находится на крутой части кривой и целевой уровень шума не может быть достигнут на необходимой скорости. Центробежный ЕС-вентилятор диаметром 225 мм обеспечивает тот же воздушный поток на более низкой скорости, что обычно снижает как шум, так и нагрузку на подшипники, но за счет увеличения площади корпуса. Вопрос 6: Какой сигнал управления следует указать для ЕС-вентилятора в автомобиле или шкафу? Это зависит от хост-системы. Аналоговый вход от нуля до десяти вольт прост и надежен для охлаждения шкафа, а ШИМ или команда по шине подходят для платформ транспортных средств, на которых уже имеется сеть. В обоих случаях укажите выход тахометра и линию неисправности, чтобы контроллер мог обнаружить остановку ротора. /* 全局文章样式 */.article-section{margin-bottom:40px;}.article-section,.article-section p,.article-section li,.article-section td,.article-section th,.article-section h2,.article-section h3,.article-section h4,.article-section blockquote,.article-section a,.article-section ol,.article-section ul{font-family:'Segoe UI',Roboto,'Helvetica Neue',sans-serif;font-weight:400;line-height:2;}.article-section p{margin-bottom:5px;font-size:16px;}.article-section h2{font-size:20px;font-weight:700;text-align:left;margin:0 0 10px 0;padding:8px 16px;color:#1f2937;background:linear-gradient(90deg,rgba(218,37,28,0.13),rgba(218,37,28,0));border-left:5px solid #da251c;border-radius:4px 16px 16px 4px;}.article-section h3{font-size:18px;font-weight:700;text-align:left;margin:5px 0 5px 0;color:#1f2937;}.article-section h3::before{content:"";display:inline-block;width:8px;height:8px;background:#da251c;transform:rotate(45deg);margin-right:10px;vertical-align:middle;}.article-section h4{font-size:16px;font-weight:500;text-align:left;margin:14px 0 6px 0;color:#7a1a15;}.article-section ul,.article-section ol{margin-top:8px;margin-bottom:8px;padding-left:6px;}.article-section li{font-size:16px;list-style-position:inside;}.article-section ul li{list-style-type:disc;}.article-section ol li{list-style-type:decimal;}.article-section strong{font-weight:500;}.article-section blockquote{margin:14px 0;padding:14px 18px;font-size:16px;color:#5a1410;background:#fff5f4;border-left:5px solid #da251c;border-radius:0 12px 12px 0;}.article-section svg{display:block;width:100%;height:auto;margin:16px 0;border:1px solid #eef0f3;border-radius:12px;background:#fcfcfd;}.article-section svg text{font-family:'Segoe UI',Roboto,'Helvetica Neue',sans-serif;}.article-section a{color:#b31d17;}/* 产品卡片样式 */.article-section a[data-product-card]{display:block;margin:16px 0;padding:16px 20px;border:1px solid #f0c9c6;border-left:6px solid #da251c;border-radius:10px;background:linear-gradient(135deg,#fff5f4,#ffffff);text-decoration:none;color:#8f1712;font-size:15px;font-weight:500;box-shadow:0 3px 10px rgba(218,37,28,0.09);}.article-section.fan-curve a[data-product-card]::after{content:"Open the 190 mm EC backward-tilting centrifugal fan specification";}.article-section.impeller-match a[data-product-card]::after{content:"Open the 225 mm EC radiator backward-tilting centrifugal fan specification";}.article-section.battery-thermal a[data-product-card]::after{content:"Open the brushless axial fan specification for new energy vehicles";}/* FAQ 样式 */.article-section.faq h4{background:#fff5f4;border-left:4px solid #da251c;border-radius:0 10px 10px 0;padding:10px 14px;margin:16px 0 0 0;}.article-section.faq p{margin:0 0 4px 0;padding:12px 16px;background:#ffffff;border:1px solid #f3e2e0;border-top:none;border-radius:0 0 10px 10px;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#DA251C;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#DA251C}.pc-cta{color:#DA251C!important}
