Как центробежные вентиляторы EC с наклоном назад снижают энергопотребление и шум?

В современных системах вентиляции и кондиционирования воздуха потребность в более высокой эффективности и низком акустическом воздействии никогда не была такой высокой. Среди эффективных, но часто неправильно понимаемых решений: Центробежные вентиляторы ЕС с наклоном назад . Эти вентиляторы сочетают в себе технологию электронно-коммутируемого (EC) двигателя с загнутыми назад или наклоненными назад крыльчатками, обеспечивая профиль производительности, который значительно снижает как электрическое энергопотребление, так и уровень рабочего шума. Понимание точных механизмов, лежащих в основе этих преимуществ, помогает инженерам, руководителям предприятий и проектировщикам систем сделать осознанный выбор в пользу устойчивой и комфортной среды.

Основная технология экономии

Чтобы оценить, как центробежные вентиляторы EC с наклоном назад снижают энергопотребление, необходимо разделить два основных компонента: тип двигателя и геометрию лопастей.

EC-двигатель по сути представляет собой бесщеточный двигатель постоянного тока со встроенной интеллектуальной управляющей электроникой. В отличие от традиционных асинхронных двигателей переменного тока, которые работают с фиксированной скоростью в зависимости от частоты сети (50/60 Гц), ЕС-двигатели преобразуют входную мощность переменного тока в постоянный, а затем используют широтно-импульсную модуляцию для создания вращающегося магнитного поля. Это позволяет точно регулировать скорость без потерь, присущих внешним преобразователям частоты (ЧРП). Что еще более важно, ЕС-двигатели сохраняют высокий КПД в широком рабочем диапазоне — часто превышающий 85% даже при частичных нагрузках, тогда как КПД асинхронного двигателя переменного тока может упасть до 50–60% при дросселировании.

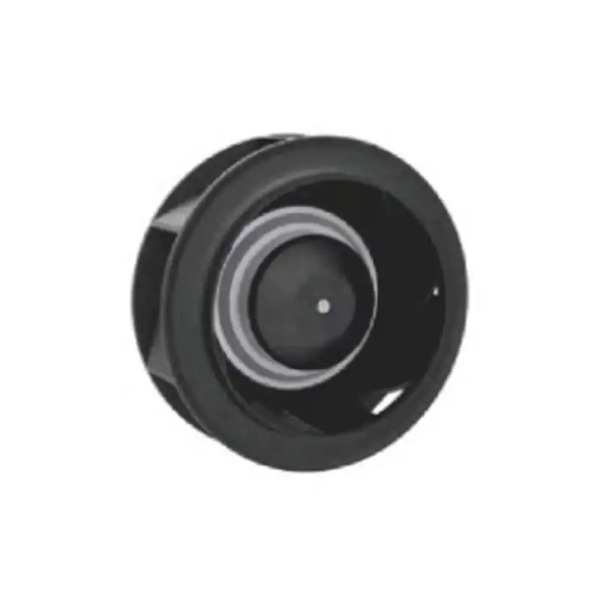

Конструкция крыльчатки с наклоном назад дополняет интеллект двигателя. Когда крыльчатка вращается, воздух поступает в осевом направлении и выпускается радиально. Загнутые назад лопасти выталкивают воздух наружу с помощью центробежной силы, но угол лопастей отклоняется от направления вращения. Такая геометрия обеспечивает несколько аэродинамических преимуществ:

Отсутствие области перегрузки означает, что двигатель потребляет меньший ток, даже когда система ограничивает поток воздуха, в отличие от вентиляторов с загнутыми вперед лопатками, которые могут потреблять чрезмерную мощность при закрытых заслонках. Эта присущая характеристика напрямую снижает потери электроэнергии.

Механизмы снижения энергопотребления на практике

Экономия энергии за счет центробежных ЕС-вентиляторов с наклоном назад достигается тремя различными путями: эффективностью двигателя, масштабированием по закону сродства и устранением внешних потерь управления.

1. КПД двигателя и привода.
Стандартный асинхронный двигатель переменного тока с ЧРП испытывает гармонические потери и обычно работает с КПД 75–82% при скорости 50%. ЕС-двигатель со встроенной коммутацией достигает КПД 88–92 % в том же диапазоне. Разница нетривиальна: для вентилятора, работающего 8000 часов в год при частичной нагрузке, вариант EC может сократить потребление энергии, связанное с двигателем, на 15–20% без учета самой кривой вентилятора.

2. Совместимость закона аффинности.
Законы сродства гласят, что мощность вентилятора зависит от куба скорости. Снижение скорости на 20 % снижает энергопотребление почти на 50 %. Поскольку центробежные вентиляторы EC с наклоном назад позволяют плавно регулировать скорость без внешних частотно-регулируемых приводов, операторы могут точно настраивать поток воздуха в соответствии с потребностями. Это исключает расточительные методы, такие как работа на полной скорости и стравливание лишнего воздуха с помощью заслонок или перепускных клапанов. Каждое снижение скорости на 10 % приводит к снижению мощности примерно на 27 % — прямая, повторяемая экономия.

3. Уменьшение системного эффекта.
Наклоняющиеся назад лопасти обеспечивают более равномерный профиль скорости на выходе, уменьшая турбулентность на выходе. Меньшая турбулентность означает меньшие потери статического давления в воздуховодах, фильтрах и змеевиках. Следовательно, вентилятору требуется меньше энергии вращения для преодоления сопротивления системы. Полевые измерения неизменно показывают, что замена обычного вентилятора с загнутыми вперед лопатками на центробежный ЕС-вентилятор с наклоном назад и сопоставимой производительностью может снизить общую мощность системы на 30–45 % даже без оптимизации управления.

Снижение шума: аэродинамические и электрические причины

Высокочастотный вой и низкочастотный грохот — частые жалобы традиционных вентиляторов. Центробежные вентиляторы EC с наклоном назад устраняют источник шума — как аэродинамический, так и электромагнитный.

Аэродинамическое шумоподавление.
Лопасти, загнутые назад, вызывают меньшее разделение пограничного слоя и образование вихрей по сравнению с лопастями, загнутыми вперед или радиальными. Воздух плавно течет вдоль поверхности лопаток и выходит с меньшей интенсивностью турбулентности. Это напрямую снижает широкополосный шум, особенно в диапазоне 500–2000 Гц — раздражающем для человеческого слуха. Кроме того, поскольку вентилятор работает при более низких скоростях вращения при той же нагрузке (из-за более высокого коэффициента давления), доминирующий источник шума — частота прохождения лопастей — смещается вниз по амплитуде.

Устранение механических и электрических гармоник.
Традиционные двигатели переменного тока с частотно-регулируемым приводом часто производят слышимый магнитострикционный шум (пронзительный вой) и пульсации крутящего момента на частотах переключения. Синусоидальная схема коммутации ЕС-двигателя в сочетании с точным формированием тока сводит к минимуму эти артефакты. Результатом является более плавный выходной крутящий момент и снижение уровня электромагнитного шума на 5–8 дБ (А) по сравнению с эквивалентами переменного тока с частотно-регулируемым приводом при идентичных условиях воздушного потока.

Рабочий шум при малом расходе.
Обычные вентиляторы при уменьшенном расходе могут попасть в нестабильные области, вызывая помпаж или вращающуюся остановку. Эти явления создают ритмичный пульсирующий шум, который может распространяться по воздуховодам в жилые помещения. Центробежные вентиляторы EC с наклоном назад позволяют избежать этого, поскольку плоская кривая давления и активная обратная связь по скорости удерживают рабочую точку вдали от пределов помпажа. Даже при 20–30% полного расхода шум остается преимущественно аэродинамическим, а не импульсивным, что делает его менее заметным и его легче подавлять с помощью пассивных глушителей.

Косвенные выгоды, повышающие ценность

Низкое энергопотребление и пониженный уровень шума — не единственные преимущества. Несколько побочных эффектов еще больше усиливают аргументы в пользу центробежных вентиляторов EC с наклоном назад.

• Меньший физический след. Более высокая аэродинамическая эффективность позволяет рабочему колесу меньшего размера перемещать тот же объем воздуха, уменьшая размеры корпуса вентилятора и обеспечивая более компактную компоновку оборудования.
• Снижение нагрузки на охлаждение внутри помещения. Отходы тепла от двигателя сведены к минимуму, поскольку ЕС-двигатель генерирует гораздо меньшие тепловые потери, чем двигатель переменного тока при частичной нагрузке. В закрытых помещениях, таких как кондиционеры или электронные шкафы, это снижает нагрузку на системы охлаждения.
• Упрощенная установка и обслуживание. Без внешних ЧРП, контакторов или отдельной проводки управления вентилятор можно ввести в эксплуатацию быстрее. Меньшее количество компонентов означает меньшее количество точек отказа и более низкие затраты на долгосрочное обслуживание.
• Соблюдение строгих правил. Во многих юрисдикциях теперь применяются уровни эффективности вентиляторов (FEG) или стандарты энергоэффективности (MEPS). Центробежные вентиляторы ЕС с наклоном назад легко соответствуют этим требованиям или превосходят их, избегая задержек в реализации проекта и штрафов за модернизацию.

Практическая интеграция в системы отопления, вентиляции и кондиционирования воздуха и промышленные системы

Внедрение этой технологии вентиляторов не требует перепроектирования всей воздушной системы. Центробежные вентиляторы ЕС с наклоном назад доступны в стандартных конфигурациях корпуса (SWSI, DWDI) и могут быть установлены в существующие агрегаты, если размеры двигателя и колес совпадают. В новых конструкциях проектировщики систем могут уменьшить размеры нагревательных и охлаждающих змеевиков, поскольку вентилятор обеспечивает более равномерный воздушный поток, преодолевая переменное сопротивление, что является прямым следствием плоской характеристики давления.

Интеграция управления проста. Большинство вентиляторов EC принимают сигналы 0–10 В, ШИМ или даже прямые сигналы Modbus RTU. Это позволяет системам управления зданием модулировать скорость вентилятора на основе датчиков CO₂, комнатной температуры или статического давления в воздуховоде без дополнительного интерфейсного оборудования. Встроенная диагностика также обеспечивает обратную связь в режиме реального времени о энергопотреблении, скорости и времени работы, что позволяет использовать стратегии профилактического обслуживания.

Разрешение распространенных заблуждений

Некоторые скептики утверждают, что первоначальная стоимость центробежных вентиляторов EC с наклоном назад выше, чем у простых альтернатив переменного тока. Хотя это верно на уровне компонентов, общая стоимость владения говорит о другом. Одна только экономия энергии обычно окупается в течение 8–18 месяцев для приложений, работающих в непрерывном режиме. Жалобы на шум, часто приводящие к дорогостоящим модификациям на месте эксплуатации, таким как акустические кожухи или глушители, значительно уменьшаются или полностью устраняются. Более того, без частотно-регулируемых приводов и связанных с ними фильтров гармоник общая стоимость системы может быть нейтральной или даже ниже.

Еще одно заблуждение заключается в том, что вентиляторы с наклоном назад не подходят для грязных воздушных потоков. Фактически, самоочищающаяся природа загнутых назад лезвий — когда центробежная сила выбрасывает частицы наружу, а не позволяет накапливаться на поверхности лезвия — делает их более устойчивыми при работе с легкой пылью, чем конструкции с загнутыми вперед лопатками. Для удаления тяжелых частиц доступны специальные покрытия или материалы, не снижающие эффективность ЕС-двигателя.

Заключение

Одновременное снижение энергопотребления и шума является серьезной проблемой в электромеханическом оборудовании, но центробежные ЕС-вентиляторы с наклоном назад достигают этой цели за счет конструкции, основанной на физике, а не компромиссов. ЕС-двигатель устраняет потери внешних частотно-регулируемых приводов и поддерживает высокий КПД на частичных скоростях, а наклоняемая назад крыльчатка предотвращает перегрузку, стабилизирует воздушный поток и снижает шум, создаваемый турбулентностью. Вместе они обеспечивают точное согласование воздушного потока с потребностями в реальном времени, сокращая потребляемую мощность на 30% и более и снижая уровень звукового давления на несколько децибел без дорогостоящей акустической обработки.

Для владельцев объектов, которым нужны более низкие счета за коммунальные услуги и менее навязчивое оборудование, для инженеров, которым поручено соблюдать стандарты производительности, а также для жильцов, которым просто нужны тихие и удобные места, эти вентиляторы представляют собой практичную, проверенную эволюцию в технологии движения воздуха. Вопрос больше не в том, принимать ли их, а в том, как быстро можно модернизировать существующие системы, чтобы реализовать их преимущества.
