190-мм малошумный EC-вентилятор (класс защиты IP55): выбор, установка и тепловое проектирование

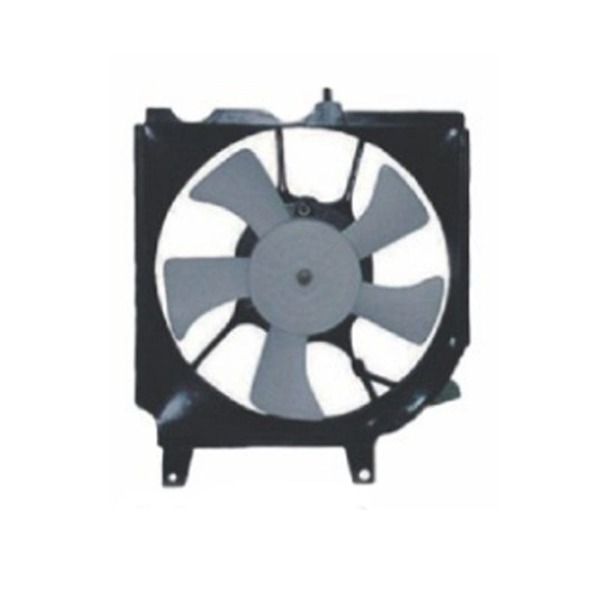

На какие ключевые характеристики следует обращать внимание при выборе вентилятора радиатора бака?

190-мм малошумный ЕС-вентилятор со степенью защиты IP55 занимает узкую, но требовательную часть рынка систем охлаждения. Рама достаточно велика, чтобы эффективно перемещать воздух через конденсаторную батарею, аккумуляторный шкаф или герметичный электрический шкаф, но при этом достаточно мала, чтобы поместиться в монтажном кожухе шириной 200 мм. Электронно-коммутируемая электроника привода обеспечивает бесступенчатое регулирование скорости с эффективностью, недостижимой для двигателя с экранированным полюсом или конденсаторного двигателя, а степень защиты IP55 позволяет тому же оборудованию выдерживать промывочные площадки, пыльные рабочие площадки и влажные моторные отсеки.

Инженеры редко приходят к этой спецификации случайно. Обычно оно появляется после того, как вентилятор переменного тока не достиг целевого уровня шума, после износа щеток щеточного вентилятора постоянного тока или после того, как вентилятор с открытой рамой попал в воду. Понимание того, чем управляет каждый элемент спецификации, где элементы усиливают друг друга, а где конфликтуют, — вот что отличает вентилятор, который тихо работает в течение десяти лет, от вентилятора, который воет, ржавеет или заклинивает в первый же сезон.

В этом руководстве рассматривается проектирование 190-мм малошумного ЕС-вентилятора со степенью защиты IP55: топология двигателя, стратегия уплотнения, интерпретация характеристик вентилятора, выбор рабочего колеса, практика монтажа, интерфейсы управления и этапы проверки, которые доказывают, что спецификация действительно была соблюдена в производстве.

Расшифровка спецификации: 190 мм, низкий уровень шума, EC и IP55.

Каждая часть этого описания фиксирует свой набор проектных решений, и каждое из них подтверждается разными тестами. Рассматривать их как единый маркетинговый ярлык — наиболее распространенный источник разочарования на стадии прототипа.

Что на самом деле контролирует каждый элемент

Элемент	Что это исправляет	Типичный рабочий диапазон	Как это подтверждается
рама 190 мм	Диаметр рабочего колеса и монтажная зона	Номинальный диаметр рабочего колеса 190 мм, диаметр фланца примерно от 200 до 215 мм.	Габаритный чертеж и расположение отверстий
Низкий уровень шума	Акустическая мощность в предполагаемой рабочей точке	Примерно от 45 до 58 дБ(А) на расстоянии одного метра для 190-мм EC-вентилятора на средней скорости.	Измерение звукового давления в полубезэховом помещении
ЕС-двигатель	Способ коммутации, эффективность и интерфейс управления	Вход 24 В или 48 В постоянного тока со встроенным трехфазным приводом	Стендовые испытания КПД и регулирования скорости
IP55	Устойчивость к пыли и водяным струям низкого давления.	Защита от пыли и струи, не погружной.	Испытание IEC 60529 с установленным вентилятором в рабочем состоянии.

Почему четыре элемента притягиваются друг к другу

Герметизация вентилятора удерживает тепло. Герметичный корпус, герметизированная плата управления и герметичный путь вала уменьшают площадь поверхности, доступную для конвекции, поэтому двигатель и его электроника работают теплее, чем в конструкции с открытой рамой. Поскольку сила магнита и сопротивление обмотки меняются в зависимости от температуры, герметичный 190-мм ЕС-вентилятор должен быть рассчитан с учетом уже примененного снижения номинальных характеристик, а не обнаруженного на испытательном стенде.

Меньший уровень шума обычно означает более низкую скорость, а более низкая скорость всегда означает меньший поток воздуха при том же давлении. Рабочее колесо диаметром 190 мм имеет фиксированный гидравлический потолок: при заданном статическом давлении оно может подавать только определенное количество воздуха, независимо от того, какой ток готов подавать привод.

Герметизация повышает внутреннюю температуру, а тихая работа снижает поток воздуха. Рама 190 мм разрешает эти конфликты только в том случае, если рабочая точка определена до выбора вентилятора.

Когда один вентилятор на пониженной скорости не может одновременно удовлетворить акустическую и тепловую цель, практическим решением обычно является работа двух вентиляторов на умеренной скорости, а не одного вентилятора, работающего на полную мощность. Два блока также обеспечивают резервирование в приложениях, где остановленный вентилятор означает снижение мощности системы.

Почему ЕС-двигатели работают тише, чем коллекторные или альтернативные варианты переменного тока

Шум в вентиляторе возникает из двух семейств источников: аэродинамического шума, создаваемого лопастями, и механического или электрического шума, создаваемого приводом. Топология двигателя почти не влияет на первое и сильно влияет на второе.

Коммутация без щеток, скольжения или гармоник питания

Коллекторный двигатель постоянного тока издает шум при каждом проходе щетки, создает широкополосное шипение при искрении и сбрасывает токопроводящую пыль внутрь корпуса. Асинхронный двигатель переменного тока, питаемый от сети, несет пульсацию крутящего момента с частотой, вдвое превышающей частоту сети, и когда его скорость регулируется с помощью резисторного делителя или регулятора фазового угла, искаженная форма сигнала добавляет низкочастотный шум, который трудно заглушить. ЕС-двигатель заменяет все это трехфазным инвертором, который переключается значительно выше звукового диапазона и формирует ток синусоидально, обеспечивая выходной крутящий момент практически без пульсаций.

Регулирование скорости меняет акустическую картину

Поскольку привод устанавливает скорость электронным способом, EC-вентилятор можно напрямую связать с датчиком температуры или управляющим сигналом. В этом случае вентилятор работает ровно настолько, насколько этого требует тепловая нагрузка, и большую часть своего срока службы он проводит на скорости ниже той, при которой шум лопастей становится доминирующим фактором. В реальных установках часто наблюдается снижение на пять-десять дБ(А) при частичной нагрузке по сравнению с вентилятором переменного тока с фиксированной скоростью, размер которого должен быть рассчитан на наихудший случай.

Тип двигателя	Типичный КПД небольших вентиляторов	Контроль скорости	Доминирующий источник шума
Индукция переменного тока или затененный полюс	Примерно от 30 до 50 процентов	Регулировка напряжения, ограниченные шаги	Линейный гул и шум подшипников
Матовый DC	Примерно от 60 до 75 процентов	Управление напряжением или ШИМ	Дугообразование щетки и пульсация коммутации
ЕС бесщеточный постоянного тока	Примерно от 75 до 88 процентов	Бесступенчатый, с управлением по сигналу или шине	Аэродинамический шум от крыльчатки

Разрыв в эффективности имеет значение не только в потреблении энергии. Потери, которые не преобразуются в механическую работу, превращаются в тепло внутри герметичного корпуса, а тепло — это именно то, что корпус IP55 не может легко отвести.

Как защита IP55 реализована в раме шириной 190 мм

IP55 взят из IEC 60529 и состоит из двух отдельных цифр. Первая цифра, пять, означает защиту от пыли: может попасть ограниченное количество пыли, но она не должна мешать работе или безопасности. Вторая цифра, пять, означает защиту от струй воды из сопла диаметром 6,3 мм, подающих примерно 12,5 литров в минуту при давлении около 30 кПа с расстояния около трех метров в течение не менее трех минут. Ни одна цифра не обещает пыленепроницаемого или погружного продукта.

Пять важных моментов, определяющих, сохранится ли рейтинг

Линия разъема жилья. Прокладка должна быть сжата равномерно по всему периметру, а расстояние между винтами должно соответствовать жесткости крышки. Зазора в доли миллиметра достаточно, чтобы струя воды нашла путь к обмоткам.
Рабочее колесо и путь вала. Лабиринтная канавка вокруг вала в сочетании с небольшим внутренним дренажным каналом удерживает струи от посадочного места подшипника, в то же время позволяя ротору свободно вращаться.
Двигатель и плата управления. Конформное покрытие выдерживает легкую влажность; полная инкапсуляция является более безопасным выбором, когда электроника находится внутри той же полости, что и ротор.
Кабельный ввод. Литой сальник или герметичный проходной канал — единственный надежный вариант. Термоусадочная трубка, надетая на пучок кабелей, выдержит испытание на брызги и не выдержит испытание на струю.
Выравнивание давления. Гидрофобная мембрана позволяет воздуху проходить внутрь и наружу по мере нагревания и охлаждения вентилятора, поэтому уплотнения никогда не подвергаются нагрузке из-за внутренних перепадов давления.

Конденсат – это отказ, который не предотвращает IP55.

Герметичный корпус все еще дышит, несмотря на температурные циклы. Водяной пар мигрирует внутрь, затем после выключения конденсируется на холодных поверхностях, и образующаяся пленка остается непосредственно на плате управления. Меры противодействия – правильно установленная дыхательная мембрана, дренажный канал в самой нижней точке установлен ориентация и покрытие электроники. Вентилятор IP55, прошедший лабораторные испытания, все равно может выйти из строя в полевых условиях, если он установлен в перевернутом положении так, чтобы дренажный канал находился над двигателем.

Чтение кривой EC-вентилятора 190 мм перед принятием решений

Вентилятор не обеспечивает постоянный поток воздуха; он обеспечивает любой поток воздуха, который позволяет сопротивление системы. Выбор означает размещение пересечения кривой вентилятора и кривой сопротивления системы внутри стабильной и эффективной части карты вентиляторов, а затем проверку того, что акустические и электрические данные в таблице данных принадлежат этому же пересечению.

О чем кривая не говорит вам

Кривые технических данных измерены на тестовой камере, которая не является вашим шкафом. Засоры на входе, крутой изгиб в нескольких сантиметрах от защитного кожуха, засоренная катушка и фильтр, загружающийся с течением времени, — все это смещает кривую системы влево. Разумное правило состоит в том, чтобы выбрать вентилятор, свободный расход воздуха которого по крайней мере на двадцать-тридцать процентов превышает расчетные требования, а затем использовать регулятор скорости для возврата к реальной рабочей точке.

Для рамы 190 мм наклоняемая назад центробежная крыльчатка с приводом от встроенного ЕС-двигателя представляет собой конфигурацию, которая чаще всего удовлетворяет как требованиям по давлению, так и целевому уровню шума при таком размере, поскольку колесо преобразует скорость вращения в статическое давление без сильного звука прохождения лопастей, характерного для осевой конструкции.

EC72-B190 EC Backward Tilting Brushless Centrifugal Fan

EC72-B190 Бесщеточный центробежный вентилятор EC с наклоном назад Спецификация СТАТЬЯ. NO EC Центробежный вентилятор с наклоном назад Напряжение 220/230 В (поддержка индивидуальной настройки) Ветер ≥ 105 Вт Применимые реверсивные универсальные Ток ≤0,87 А Вт ... Посмотреть продукт →

Прежде чем зафиксировать выбор, подтвердите три числа: давление в рабочей точке, а не при свободной подаче, скорость, при которой был измерен заявленный уровень звука, и входная мощность в той же рабочей точке. Поставщики иногда приводят тихие цифры, полученные на половинной скорости, а также данные о потоке воздуха, полученные на полной скорости.

Соответствие геометрии рабочего колеса и размера рамы условиям эксплуатации

При диаметре 190 мм выбор крыльчатки имеет такое же значение, как и выбор двигателя, поскольку колесо определяет форму кривой, положение области наилучшего КПД и характер шума.

Тип рабочего колеса	Характеристика давления	Шумовой характер	Типичный режим работы при 190 мм
Центробежный с загнутыми назад лопатками	Высокое статическое давление со стабильной кривой	Низкое содержание тонов, широкий полезный диапазон	Конденсаторы и канальное охлаждение шкафов
Центробежный с загнутыми вперед лопатками	Высокий поток воздуха при низком давлении	Более высокий уровень широкополосного доступа в компактном корпусе	Испаритель и вентилятор
Осевой	Высокий поток воздуха, низкое давление	Тон прохождения лезвия доминирует в спектре	Радиаторное и открытое охлаждение

Родственные конструкции в одном семействе, например Бесщеточный центробежный вентилятор постоянного тока построен на изогнутом вперед колесе и обеспечивает возможность обмена давлением на более мелкий корпус и более широкое впускное отверстие. Этот обмен разумен, когда в сопротивлении системы преобладает короткий открытый канал, а не плотная катушка.

Когда 190 мм уже недостаточно

Если расчетная рабочая точка превышает то, что может произвести колесо диаметром 190 мм при приемлемой скорости вращения, не поддавайтесь искушению превысить ее скорость. Установка центробежного ЕС-вентилятора диаметром 225 мм обеспечивает восстановление воздушного потока на более низкой скорости, что обычно снижает как шум, так и нагрузку на подшипники. Стоимостью является увеличенный монтажный диапазон, более тяжелый блок и измененная схема монтажа.

EC92-B225 EC Radiator Backward Tilting Centrifugal Fan

EC92-B225 EC Центробежный вентилятор с наклоном назад Спецификация ПУНКТ. ... НЕТ Центробежный вентилятор EC с наклоном назад. Напряжение 220/230 В (поддержка настройки). Ветер от ≥ 135 Вт. Применимый универсальный реверсивный ток < 1,05 А. ... Посмотреть продукт →

Размер рамы и диаметр рабочего колеса не совпадают. В раме диаметром 190 мм можно разместить колесо немного меньшего размера, если учесть зазор кожуха, и этот зазор влияет как на подаваемый воздушный поток, так и на уровень шума. Всегда сравнивайте колеса по диаметру, а не по чертежу фланца.

Управление температурным режимом аккумуляторов и новые энергетические платформы

Электрифицированные автомобили изменили характеристики вентиляторов в направлении, которое соответствует технологии EC. Аккумуляторные блоки и силовая электроника нуждаются в охлаждении, пропорциональном нагрузке, с очень низкой акустической сигнатурой на низкой скорости, а также в оборудовании, которое выдерживает влажность, дорожные брызги и постоянную вибрацию. В центре корпуса расположен 190-мм малошумный ЕС-вентилятор со степенью защиты IP55.

В любой программе охлаждения аккумулятора стоит учитывать два конструктивных замечания. Во-первых, вентилятор обычно является самым дешевым компонентом теплового контура, и его легче всего заменить на позднем этапе, поэтому определите интерфейс управления заранее: выходной сигнал тахометра и сигнал неисправности стоят больше, чем небольшой прирост пикового расхода воздуха. Во-вторых, рабочий цикл имеет большее значение, чем пиковая производительность. Вентилятор, который проводит большую часть своего срока службы на тридцатипроцентной скорости, прослужит дольше вентилятора, который переключается на полную скорость каждые несколько минут, поскольку срок службы определяется миграцией смазки подшипников и термоциклированием, а не аэродинамической нагрузкой.

Там, где требования к давлению скромны и приоритетом является перемещение большого объема воздуха через радиатор или радиатор, бесщеточный осевой вентилятор часто лучше подходит при том же напряжении и с тем же интерфейсом управления. Осевые блоки также легче организовать в массивы, что помогает, когда требуется резервирование.

Спецификация ПУНКТ. НЕТ 12-дюймовый встроенный бесщеточный вентилятор постоянного тока с постоянным магнитом. Напряжение 6-18 В (поддержка настройки). Ветер от 3800 м 3 /ч. Применимое обрабатывающее оборудование, ... Посмотреть продукт →

Варианты установки, которые определяют реальный уровень шума

Два вентилятора с одинаковыми лабораторными данными после установки могут отличаться на десять дБ(А). Большая часть этой разницы создается способом монтажа, а не самим вентилятором.

Впускной зазор. Ограждение, решетка или змеевик, расположенные на расстоянии половины диаметра вентилятора от впускного отверстия, искажают входящий поток и повышают как шум, так и потери давления. Оставьте хотя бы одну половину диаметра свободного пространства, если позволяет планировка.
Мягкий монтаж. Резиновые втулки или шайбы с буртиками нарушают контакт между корпусом и панелью. Жесткое крепление болтами превращает жесткий корпус в деку.
Жесткость панели. Тонкий листовой металл излучает вибрацию так же, как диафрагма излучает звук. Добавление ребра или удвоенной пластины рядом с точками крепления часто обходится дешевле, чем замена вентилятора.
Частота прохождения лезвия. Количество лопастей, умноженное на скорость вращения, дает тон, который пассажиры замечают в первую очередь. Убедитесь, что эта частота не совпадает с резонансным режимом панели или воздуховода.
Увеличение скорости. Медленное изменение продолжительностью от двух до пяти секунд предотвращает резкий тональный скачок, из-за которого смена управления становится слышимой, даже когда конечная скорость тихая.
Выравнивание воздуховодов. Смещенные от центра воздуховоды, резкие изменения площади и острые внутренние углы создают турбулентность, которая в виде шума достигает рабочего колеса.

Здесь также взаимодействуют герметизация и монтаж. Вентилятор с прокладкой обычно жестче и тяжелее, чем его эквивалент с открытой рамой, что приводит к смещению его собственных частот и может вызвать резонанс ранее тихой панели.

Интерфейсы управления, требования к защите и ЭМС

ЕС-вентилятор представляет собой небольшое изделие силовой электроники, поэтому его электрические характеристики заслуживают такого же внимания, как и аэродинамические. Следующие позиции должны быть явно указаны в любой спецификации покупки.

Диапазон входного напряжения. Укажите полный рабочий диапазон, а не только номинальное значение, а также поведение во время запуска или отключения питания.
Управляющий вход. Аналоговый сигнал от нуля до десяти вольт, ШИМ или команда по шине с заданной в письменном виде передаточной кривой.
Выход тахометра. Открытый коллектор или двухтактный, с указанием количества импульсов на оборот, чтобы система могла обнаружить остановленный или заблокированный ротор.
Вывод неисправности. Одна дискретная линия, охватывающая блокировку ротора, перегрев и перегрузку по току, экономит время диагностики в дальнейшем.
Особенности защиты. Обратная полярность, перезапуск при пониженном напряжении, ограничение перегрузки по току и отключение при перегреве — вот базовые требования к герметичному устройству.
Мягкий старт. Ограничение пускового тока защищает источник питания и снижает механические удары по системе подшипников.
Электромагнитная совместимость. Применимый стандарт зависит от платформы, но вентилятор необходимо тестировать, а не считать его соответствующим, поскольку привод встроен.

Практическая привычка — проверять вентилятор с помощью жгута проводов и разъема, которые будут использоваться в производстве. Метр неэкранированного кабеля может изменить характер выбросов гораздо сильнее, чем любое изменение внутри корпуса вентилятора.

Проверка и квалификация перед серийным производством

Последний вопрос заключается не в том, работает ли образец, а в том, выдержит ли спецификация переход от прототипа к объему. Четыре варианта проверки покрывают большую часть риска.

Входная проверка. Струйное испытание IEC 60529 следует проводить на конструкции заводского уплотнения в установленном положении с заводским кабельным вводом.
Акустическая проверка. Звуковое давление на указанном расстоянии и скорости, измеренное на фактическом монтажном устройстве, поэтому учитываются структурные воздействия.
Выносливость и окружающая среда. Непрерывная работа при максимальной температуре окружающей среды, циклическое изменение температуры между холодным и горячим погружением, солевой туман для наружного использования и профили вибрации, соответствующие месту установки.
Контроль процесса. Параметры обмотки, степень балансировки ротора и акустическое экранирование на конце линии — это три переменные, которые чаще всего отклоняются, когда конструкция поступает в серийное производство.

Поставщики с собственными Производство ЕС-вентиляторов и воздуходувок обычно выполняют натяжение обмотки, балансировку ротора и акустическую экранировку конца линии на одном предприятии, что сокращает цикл между жалобой на месте и изменением конструкции. Для программ автомобильной и внедорожной техники зарегистрированная система управления качеством и документированные технологические возможности этих трех операций обычно являются минимальными коммерческими требованиями, и они должны быть подтверждены до выпуска инструментов.

Контрольный список выбора и ввода в эксплуатацию

Рассчитайте рабочую точку на основе измеренного сопротивления системы, а не на основании оценок из каталога.
Убедитесь, что акустическая цель находится на том же расстоянии, с той же скоростью и с тем же способом крепления, который вы собираетесь использовать.
Проверьте условия испытаний IP55 в соответствии с установленной ориентацией, особенно положением любого дренажного канала.
Определите сигналы управления, тахометра и неисправности в пакете чертежей, а не в отдельной ветке электронной почты.
Подтвердите снижение номинальных характеристик при максимальной температуре окружающей среды, ожидаемой внутри герметичного корпуса.
Создайте прототип внутри реального корпуса с настоящей проводкой, прежде чем выпускать инструменты.
Согласуйте приемочные испытания и план отбора проб перед отправкой первого объема.

Часто задаваемые вопросы

Вопрос 1. От чего на самом деле защищает IP55 190-мм EC-вентилятор?

Он охватывает два различных риска. Первая цифра означает, что корпус защищен от пыли, поэтому ограниченное количество пыли может попасть внутрь, не мешая работе. Вторая цифра означает, что устройство устойчиво к струям воды низкого давления с любого направления. Это не означает, что вентилятор пыленепроницаем или его можно погружать в воду.

Вопрос 2. Может ли бесшумный ЕС-вентилятор постоянно работать на полной скорости?

Можно, но постоянная полная скорость жертвует главным преимуществом топологии двигателя. Работа на скорости от шестидесяти до восьмидесяти процентов от максимальной скорости обычно удерживает рабочую точку внутри стабильной области кривой, одновременно снижая акустическую мощность и продлевая срок службы подшипника. Зарезервируйте полную скорость на случай нештатных условий.

Вопрос 3. Почему показатели шума аналогичных 190-мм вентиляторов у разных поставщиков различаются?

Поскольку звуковое давление зависит от расстояния, монтажа, условий на входе и скорости, с которой производилось измерение. Значение, указанное на расстоянии одного метра с прозрачным воздухозаборником на половинной скорости, несопоставимо с показателем, полученным на полной скорости внутри испытательной камеры. Уточните вместе звуковое давление, расстояние, скорость и способ монтажа.

Вопрос 4: Почему на вентиляторе IP55 все еще образуется конденсат?

Потому что уплотнения задерживают жидкую воду, а не водяной пар. Циклическое изменение температуры втягивает влажный воздух через любой путь выравнивания и снова выталкивает его обратно, а оставшийся пар конденсируется на холодных поверхностях после выключения. Гидрофобный сапун, правильно ориентированный дренажный канал и плата управления с покрытием решают эту проблему.

Вопрос 5: Когда следует заменить 190-мм вентилятор на вентилятор большего размера вместо более скоростного?

Когда требуемая рабочая точка находится на крутой части кривой и целевой уровень шума не может быть достигнут на необходимой скорости. Центробежный ЕС-вентилятор диаметром 225 мм обеспечивает тот же воздушный поток на более низкой скорости, что обычно снижает как шум, так и нагрузку на подшипники, но за счет увеличения площади корпуса.

Вопрос 6: Какой сигнал управления следует указать для ЕС-вентилятора в автомобиле или шкафу?

Это зависит от хост-системы. Аналоговый вход от нуля до десяти вольт прост и надежен для охлаждения шкафа, а ШИМ или команда по шине подходят для платформ транспортных средств, на которых уже имеется сеть. В обоих случаях укажите выход тахометра и линию неисправности, чтобы контроллер мог обнаружить остановку ротора.
